Šiluminių peregrevų diagnostika automobilių elektros sistemose
Pagrindinės įžvalgos:
- Šiluminės peregrevos automobilių elektros sistemose didina gaisro riziką – pagal statistiką, apie 30% automobilių gaisrų kyla būtent dėl elektros instaliacijos problemų.
- Termografinė analizė leidžia aptikti paslėptus karščio židinius dar prieš įvykstant gedimui – profesionali įranga atskleidžia net 5-10°C temperatūros skirtumus, rodančius potencialias problemas.
- Kontaktų varžos matavimas yra kritinis diagnostikos metodas – geras sujungimas turėtų rodyti mažiau nei 0,2 Ω varžą, didesni rodmenys signalizuoja apie problemą.
- Prevencijos metodai, tokie kaip tinkamas laidų skerspjūvio parinkimas ir aukštos kokybės jungtys, gali sumažinti perkaitimo riziką iki 85%.
Kodėl šiluminės peregrevos automobilių elektros sistemose yra pavojingos?
Šiluminės peregrevos automobilių elektros sistemose sukelia iki 30% visų automobilių gaisrų ir rimtų gedimų. Šis reiškinys atsiranda dėl padidėjusio elektros varžos ir karščio susidarymo jungtyse, kontaktuose ir laiduose, kurie ilgainiui gali išsilydyti, sukelti trumpąjį jungimą ir gaisrą. Tinkama diagnostika ir prevencija gali apsaugoti nuo brangių remontų ir užtikrinti saugumą kelyje.
Remiantis Lietuvos priešgaisrinės apsaugos ir gelbėjimo departamento duomenimis, kasmet Lietuvoje registruojama apie 200-250 automobilių gaisrų, iš kurių beveik trečdalis kyla dėl elektros instaliacijos problemų. Šiluminės peregrevos automobilių elektros sistemose – tai ne tik teorinė, bet ir labai reali grėsmė, galinti turėti rimtų pasekmių tiek automobiliui, tiek jo keleiviams.
Elektros sistemų perkaitimas dažniausiai prasideda nuo nedidelių, sunkiai pastebimų problemų, tokių kaip atsilaisvinusios jungtys, pažeista laidų izoliacija ar netinkamai parinkti saugikliai. Tokios problemos ilgainiui didina elektros varžą, kas lemia didesnį energijos virtimą šiluma. Kai elektros laidai ir jungtys įkaista virš jų numatytų darbinių temperatūrų (paprastai 80-105°C), izoliacija pradeda skilinėti, plastikiniai komponentai minkštėja, o metalinės jungtys oksiduojasi dar labiau.
Šiluminės peregrevos statistika:
- 30% automobilių gaisrų kyla dėl elektros sistemų problemų
- Atsilaisvinusi jungtis gali padidinti varžą iki 300% ir sukelti lokalų temperatūros pakilimą iki 150°C
- Vidutiniškai 15% senesnių nei 10 metų automobilių turi potencialiai pavojingų šiluminių "karštų taškų"
- Tinkamai prižiūrėta elektros sistema sumažina gedimų riziką iki 75%
Šiluminės peregrevos pasekmės gali būti įvairios – nuo paprastų gedimų, tokių kaip neveikiančios lempos ar prietaisai, iki rimtų saugumo problemų:
- Laidų izoliacijos lydymasis ir trumpieji jungimai
- Elektros komponentų (relių, jungiklių) gedimas
- Elektroninių valdymo blokų pažeidimai
- Akumuliatoriaus perkrovimas ir gedimas
- Elektros kilmės gaisrai variklio skyriuje ar salono dalyje
Kaip atpažinti šiluminės peregrevos požymius automobilyje?
Šiluminės peregrevos požymius galima atpažinti stebint specifinius simptomus: neįprastą laidų ar jungčių spalvos pasikeitimą (parudavimas), išsilydžiusią izoliaciją, specifinį degėsių kvapą, netikėtai išsijungiančius elektros prietaisus ar dažnai perdegančius saugiklius. Reguliarus automobilio elektros sistemos patikrinimas padeda anksti identifikuoti šiuos požymius, kol jie nesukėlė rimtesnių pasekmių.
Profesionalūs automobilių meistrai rekomenduoja atkreipti dėmesį į šiuos pagrindinius požymius, kurie gali signalizuoti apie šilumines peregrevos problemas:
Vizualiniai požymiai
Vizuali automobilio elektros sistemos apžiūra gali atskleisti daug svarbios informacijos. Ieškokite šių požymių:
- Patamsėjusios, parudavusios ar pajuodusios jungtys ir laidai
- Išsilydžiusi, sutrūkinėjusi ar pažeista laidų izoliacija
- Matomi oksidacijos ar korozijos požymiai kontaktuose
- Atsilaisvinusios, nestabilios jungtys
- Neįprastas kabelių išsipūtimas ar deformacija
Eksperto patarimas:
Reguliariai tikrindami automobilį, ypatingą dėmesį skirkite didelio galingumo grandinėms: starterio kabeliams, akumuliatoriaus gnybtams, generatoriaus jungtims. Šiose vietose peregrevos tikimybė didžiausia dėl didelių srovių.
Funkciniai požymiai
Ne visi peregrevos požymiai yra matomi. Kartais apie problemą signalizuoja automobilio elektros sistemų elgesys:
- Dažnai perdegantys to paties grandinės saugikliai
- Nepastoviai veikiančios elektros sistemos (šviesos priblėsta, mirksi)
- Neaiškūs elektros prietaisų gedimai (langų kėlikliai, sėdynių šildytuvai veikia nereguliariai)
- Užvedimo problemos arba neįprastas starterio veikimas
- Akumuliatorius greitai išsikrauna
- Įkrovimo sistemos įspėjamoji lemputė periodiškai įsijungia
Jutimais aptinkami požymiai
Kartais šilumines peregrevos problemas galima aptikti kitais pojūčiais:
- Neįprastas "elektros" arba degėsių kvapas salone ar variklio skyriuje
- Specifinis "skrudančio" plastiko kvapas, ypač įjungus tam tikrus elektros prietaisus
- Neįprastai karšti laidai ar jungtys (DĖMESIO: niekada nelieskite įtampą turinčių dalių!)
- Spragsėjimo, cypimo ar kitokių neįprastų garsų atsiradimas elektrinių komponentų veikimo metu
Svarbu!
Jei pastebėjote bet kurį iš šių požymių, rekomenduojama nedelsiant kreiptis į automobilių elektros specialistą. Ignoruojamos šiluminės peregrevos problemos gali sukelti gaisrą!
Kaip naudoti termografiją automobilių elektros sistemų diagnostikai?
Termografija yra vienas efektyviausių būdų aptikti šilumines peregrevos vietas automobilių elektros sistemose. Šis metodas naudoja infraraudonųjų spindulių kameras, kurios vizualizuoja temperatūros skirtumus ir leidžia aptikti "karštus taškus" be kontakto. Profesionalios termografinės kameros gali identifikuoti temperatūros anomalijas nuo 0,1°C tikslumo, todėl problemos aptinkamos dar prieš joms sukeliant rimtą žalą.
Termografija tampa vis prieinamesniu diagnostikos įrankiu tiek profesionaliems autoservisams, tiek entuziastams. Šiuolaikinės termovizinės kameros, prijungiamos prie išmaniųjų telefonų, kainuoja nuo 200 iki 500 eurų, o profesionalios sistemos – nuo 1000 iki 5000 eurų. Investicija į tokią įrangą gali apsaugoti nuo daug brangesnio remonto ar net automobilio praradimo dėl gaisro.
Termografinio tikrinimo procesas
Norint efektyviai panaudoti termografiją, svarbu laikytis struktūruoto proceso:
-
Pasiruošimas tikrinimui:
- Įjunkite automobilio variklį ir leiskite jam pasiekti darbinę temperatūrą (10-15 min.)
- Įjunkite visas pagrindines elektrines sistemas (žibintai, šildymas/vėdinimas, radijas)
- Įsitikinkite, kad tikrinamų sistemų srovė yra artima normaliam darbiniam režimui
-
Bazinių temperatūrų nustatymas:
- Termokamera nuskenuokite žinomas geras jungtis, kad nustatytumėte normalias darbines temperatūras
- Užsirašykite ar užfiksuokite šiuos duomenis palyginimui
- Normali elektros jungčių temperatūra paprastai neviršija 60-70°C net pilnu apkrovimu
-
Sistemingas skenavimas:
- Pradėkite nuo akumuliatoriaus ir generatoriaus jungčių – tai didelio galingumo sritys
- Patikrinkite starterio, užvedimo grandinės jungtis
- Nuskenuokite pagrindines elektros paskirstymo dėžutes ir saugiklių blokus
- Patikrinkite relių kontaktus ir jungčių blokelius
- Apžiūrėkite laidų pynę, ypač vietas, kur laidai praeina arti karštų paviršių
-
Problemų identifikavimas:
- Ieškokite ryškių temperatūros anomalijų – taškai, kurie 10-15°C šiltesni už aplinkinius
- Atkreipkite dėmesį į netolygiai pasiskirsčiusį šilumą jungtyse
- Fiksuokite vietas, kur matomos staigios temperatūros perėjimo zonos
[Termografinės nuotraukos pavyzdys: automobilio elektros sistemos termografinis vaizdas su aiškiai matomu karštu tašku akumuliatoriaus gnybte]
Termografinių duomenų interpretavimas
Termografinės diagnostikos sėkmė priklauso nuo gebėjimo teisingai interpretuoti duomenis:
| Temperatūros skirtumas | Interpretacija | Rekomenduojami veiksmai |
|---|---|---|
| 0-5°C virš bazinės | Normalus veikimas | Periodiškai stebėti |
| 5-10°C virš bazinės | Potenciali problema | Suplanuoti patikrą artimiausiu metu |
| 10-20°C virš bazinės | Akivaizdi problema | Nedelsiant patikrinti ir taisyti |
| >20°C virš bazinės | Kritinė būklė | Nedelsiant nutraukti eksploataciją, skubus remontas |
Termografijos patarimas:
Idealiausia termografinę diagnostiką atlikti ryte, kai automobilis dar nėra įkaitęs nuo aplinkos temperatūros. Tai leidžia aiškiau matyti šilumos skirtumus, kuriuos sukelia elektros grandinių problemos, o ne išoriniai šilumos šaltiniai.

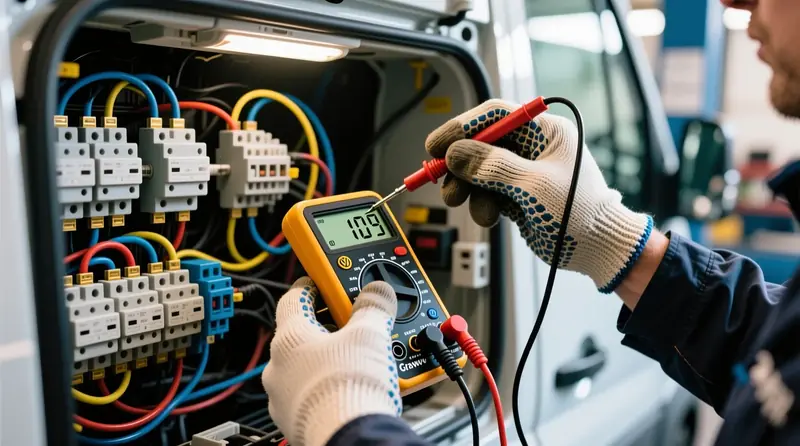

Kaip matuoti kontaktų varžą ir identifikuoti problemas?
Kontaktų varžos matavimas yra tiesioginis būdas įvertinti elektros sistemos jungčių kokybę. Naudojant precizinį miliommetrą arba 4-laidų varžos matavimo metodą, galima aptikti net mažiausius varžos padidėjimus, kurie sukelia perkaitimą. Geros kokybės jungtis turėtų turėti mažiau nei 0,2 omo varžą, o bet koks didesnis rodmuo rodo kontaktinę problemą, kurią reikia nedelsiant spręsti, siekiant išvengti peregrevos ir galimo gaisro.
Elektros grandinėse, kuriomis teka didelės srovės (pavyzdžiui, starterio, generatoriaus grandinėse), net nedidelis kontakto varžos padidėjimas gali sukelti reikšmingą šilumos išsiskyrimą. Fizikos dėsnis yra negailestingas: šilumos kiekis yra proporcingas varžos ir srovės kvadrato sandaugai (P = I²R). Taigi, jei srovė yra 100 amperų (įprasta užvedimo metu), o kontakto varža padidėja nuo 0,001 Ω iki 0,01 Ω, šilumos išsiskyrimas padidėja 10 kartų!
Kontaktų varžos matavimo metodai
Efektyviam kontaktų varžos matavimui reikalingi specialūs prietaisai ir metodai:
-
Miliommetro naudojimas:
- Profesionalus miliommetras gali tiksliai išmatuoti mažą varžą (0,001-1 Ω ribose)
- Prieš matuojant būtina atjungti akumuliatorių, kad išvengtumėte matavimo paklaidų
- Matavimo zondus reikia tvirtai prispausti prie matuojamų taškų, idealiu atveju – šiek tiek "pagrandyti" paviršių
- Atlikite kelis matavimus skirtingose kontakto vietose, kad gautumėte patikimą rezultatą
-
4-laidų (Kelvino) matavimo metodas:
- Tai tiksliausias mažos varžos matavimo būdas, eliminuojantis matavimo laidų varžos įtaką
- Reikalingas specialus prietaisas su 4 išvadais – du perduoda matavimo srovę, du matuoja įtampos kritimą
- Tokiu būdu galima išmatuoti net 0,0001 Ω varžą su dideliu tikslumu
- Ypač naudingas didelio galingumo grandinėse, kur net mažiausi varžos pokyčiai svarbūs
-
Įtampos kritimo metodas (veikiančioje sistemoje):
- Šis metodas leidžia įvertinti kontaktų kokybę faktinio darbo metu
- Naudodami tikslų voltmetrą, matuokite įtampos kritimą per jungtį, kai grandinėje teka darbinė srovė
- Pavyzdžiui, starterio grandinėje įtampos kritimas per gerą kontaktą neturėtų viršyti 0,2V
- Šis metodas papildo termografinę analizę ir padeda nustatyti problemų priežastis
Varžos matavimo vertės interpretavimas
Kaip interpretuoti išmatuotas varžos reikšmes skirtingose automobilių elektros sistemos dalyse:
| Grandinės tipas | Normali varža | Probleminė varža | Kritinė varža |
|---|---|---|---|
| Akumuliatoriaus gnybtai | < 0,001 Ω | 0,002 - 0,005 Ω | > 0,005 Ω |
| Starterio jungtys | < 0,002 Ω | 0,003 - 0,01 Ω | > 0,01 Ω |
| Generatoriaus jungtys | < 0,003 Ω | 0,004 - 0,015 Ω | > 0,015 Ω |
| Saugiklių kontaktai | < 0,005 Ω | 0,01 - 0,05 Ω | > 0,05 Ω |
| Relių kontaktai | < 0,01 Ω | 0,02 - 0,1 Ω | > 0,1 Ω |
| Paprastos jungtys | < 0,02 Ω | 0,05 - 0,2 Ω | > 0,2 Ω |
Svarbu atkreipti dėmesį!
Matuodami varžą, visada atjunkite akumuliatorių arba kitą maitinimo šaltinį. Niekada nematuokite varžos grandinėje, kuria teka elektros srovė, nes tai gali sugadinti matavimo prietaisą ir duoti klaidingus rezultatus. Įtampos kritimo matavimui, priešingai, grandinė turi būti veikianti.
Dažniausios padidėjusios kontaktinės varžos priežastys
- Oksidacija ir korozija kontaktų paviršiuose
- Atsilaisvinusios jungtys dėl vibracijos
- Kontaktų užteršimas (alyva, purvas, druskos)
- Nusidėvėję, deformuoti ar pažeisti kontaktai
- Nepakankamas prisukimo momentas varžtinėse jungtyse
- Netinkamas kontaktinis spaudimas kiš
Dažniausiai užduodami klausimai
Kodėl šiluminės peregrevos automobilių elektros sistemose yra pavojingos ir kiek gaisrų jos sukelia?
Šiluminės peregrevos sukelia iki 30% visų automobilių gaisrų Lietuvoje. Kasmet registruojama 200-250 automobilių gaisrų, iš kurių beveik trečdalis kyla dėl elektros instaliacijos problemų. Atsilaisvinusi jungtis gali padidinti varžą iki 300% ir sukelti lokalų temperatūros pakilimą iki 150°C, o tai gali lydyti izoliaciją ir sukelti trumpąjį jungimą.
Kokie yra pagrindiniai šiluminės peregrevos požymiai automobilyje?
Pagrindiniai požymiai: patamsėjusios ar parudavusios jungtys, išsilydžiusi laidų izoliacija, specifinis degėsių kvapas, dažnai perdegantys saugikliai, nepastoviai veikiančios elektros sistemos. Vidutiniškai 15% senesnių nei 10 metų automobilių turi potencialiai pavojingų šiluminių "karštų taškų". Normali elektros jungčių temperatūra neturėtų viršyti 60-70°C net pilnu apkrovimu.
Kaip naudoti termografiją automobilių elektros sistemų diagnostikai?
Įjunkite variklį 10-15 minučių ir visas elektrines sistemas. Nuskenuokite termokamera akumuliatoriaus, generatoriaus, starterio jungtis. Ieškokite temperatūros anomalijų – taškai, kurie 10-15°C šiltesni už aplinkinius. Profesionalios termokameros aptinka 0,1°C temperatūros skirtumus. Normali veikianti jungtis turėtų būti iki 5°C šiltesnė už bazinę temperatūrą. Temperatūra virš 20°C skirtumas – kritinė būklė.
Kiek kainuoja termografinės kameros automobilių diagnostikai?
Šiuolaikinės termovizinės kameros, prijungiamos prie išmaniųjų telefonų, kainuoja nuo 200 iki 500 eurų, o profesionalios sistemos – nuo 1000 iki 5000 eurų. Investicija į tokią įrangą apsaugo nuo daug brangesnio remonto ar net automobilio praradimo dėl gaisro. Tinkamai prižiūrėta elektros sistema sumažina gedimų riziką iki 75%.
Kokia statistika apie automobilių gaisrus dėl elektros sistemų Lietuvoje?
Remiantis Lietuvos priešgaisrinės apsaugos ir gelbėjimo departamento duomenimis, kasmet Lietuvoje registruojama apie 200-250 automobilių gaisrų. Beveik 30% šių gaisrų kyla dėl elektros instaliacijos problemų. Tinkamai prižiūrėta elektros sistema gali sumažinti gedimų riziką iki 75%, o prevencijos metodai sumažina perkaitimo riziką iki 85%.
Kokia turėtų būti normali kontaktų varža automobilių elektros sistemoje?
Akumuliatoriaus gnybtai – mažiau nei 0,001 Ω, starterio jungtys – mažiau nei 0,002 Ω, generatoriaus jungtys – mažiau nei 0,003 Ω, saugiklių kontaktai – mažiau nei 0,005 Ω, paprastos jungtys – mažiau nei 0,02 Ω. Varža virš 0,2 Ω paprastose jungtyse laikoma kritine. Starterio grandinėje įtampos kritimas per gerą kontaktą neturėtų viršyti 0,2V.
Termografija ar varžos matavimas – kuris metodas geresnis šiluminių peregrevų diagnostikai?
Abu metodai papildo vienas kitą. Termografija aptinka karštus taškus be kontakto ir rodo temperatūros anomalijas nuo 0,1°C tikslumo. Varžos matavimas tiesiogiai įvertina jungčių kokybę – gera jungtis turi mažiau nei 0,2 Ω varžą. Profesionalūs autoservisai naudoja abu metodus kartu: termografija identifikuoja problemas, varžos matavimas patvirtina diagnozę ir nustato tikslią priežastį.
Kodėl net nedidelis kontakto varžos padidėjimas sukelia stipų kaitimą?
Šilumos kiekis proporcingas varžos ir srovės kvadrato sandaugai (P = I²R). Kai starterio grandinėje teka 100 amperų srovė ir kontakto varža padidėja nuo 0,001 Ω iki 0,01 Ω, šilumos išsiskyrimas padidėja net 10 kartų. Atsilaisvinusi jungtis gali padidinti varžą iki 300% ir sukelti temperatūros pakilimą iki 150°C, kas lydė izoliaciją ir sukelia gaisro riziką.
Kada termografinė diagnostika yra efektyviausia automobilių patikrinimui?
Idealiausia termografinę diagnostiką atlikti ryte, kai automobilis dar nėra įkaitęs nuo aplinkos temperatūros. Tai leidžia aiškiau matyti šilumos skirtumus elektros grandinių problemas. Prieš tikrinimą variklis turi veikti 10-15 minučių darbinėje temperatūroje su įjungtomis pagrindinėmis elektrinėmis sistemomis. Temperatūros skirtumas 5-10°C virš bazinės rodo potencialią problemą, 10-20°C – akivaizdžią problemą.
Kaip išmatuoti kontaktų varžą 4-laidų Kelvino metodu?
4-laidų metodas – tiksliausias mažos varžos matavimas, eliminuojantis matavimo laidų varžos įtaką. Reikalingas specialus prietaisas su 4 išvadais – du perduoda matavimo srovę, du matuoja įtampos kritimą. Tokiu būdu galima išmatuoti net 0,0001 Ω varžą su dideliu tikslumu. Ypač naudingas didelio galingumo grandinėse (starterio, generatoriaus), kur net mažiausi varžos pokyčiai svarbūs.
Kokie yra dažniausi šiluminių peregrevų prevencijos metodai?
Tinkamas laidų skerspjūvio parinkimas ir aukštos kokybės jungtys gali sumažinti perkaitimo riziką iki 85%. Svarbu reguliariai tikrinti akumuliatoriaus gnybtus, starterio ir generatoriaus jungtis – didelio galingumo srityse peregrevos tikimybė didžiausia. Kontaktai turi būti švarus, gerai prisukti tinkamu momentu, apsaugoti nuo drėgmės ir korozijos. Periodinis termografinis tikrinimas aptinka problemas anksti.
Ką daryti aptikus kritinę temperatūros anomaliją termografijos metu?
Jei temperatūros skirtumas viršija 20°C bazinės temperatūros, tai kritinė būklė – nedelsiant nutraukite automobilio eksploataciją ir atlikite skubų remontą. Temperatūra 10-20°C virš bazinės reiškia akivaizdžią problemą – nedelsiant patikrinti ir taisyti. Ignoruojamos problemos gali sukelti gaisrą. Profesionalūs meistrai rekomenduoja nedelsiant kreiptis į automobilių elektros specialistą aptikus bet kurį pavojingą požymį.
