LED Žibintų Impedanso Derinimas Automobiliuose - 30% Efektyvumas

8 min Darius Jonaitis
8 min skaitymui Paskutinį kartą atnaujinta: 2025 m. September 23 d.
LED papildomų žibintų impedanso matavimas PWM valdymo sistemoje su osciloskopo signalų analize

Impedanso Derinimas ir Signalo Vientisumas LED Papildomuose Automobilių Žibintuose

Sužinokite, kaip tinkamas impedanso derinimas ir signalo vientisumas PWM valdymo sistemose užtikrina optimalų LED papildomų žibintų veikimą ir elektromagnetinį suderinamumą automobilių elektros sistemose.

Pagrindiniai faktai: Netinkamas impedanso derinimas LED papildomų žibintų sistemose gali sumažinti šviesą iki 30%, sukelti elektromagnetinius trukdžius ir pažeisti automobilių elektronikos sistemas. PWM valdymo sistemose 50Ω impedanso standarto laikymasis užtikrina optimalų veikimą.

Kas yra impedanso derinimas LED papildomų žibintų sistemose?

Impedanso derinimas LED papildomų žibintų sistemose – tai valdymo grandinės išėjimo impedanso suderinimas su perdavimo linijos charakteristiniu impedansu, užtikrinantis optimalų signalo perdavimą ir sumažinantis atspindžius PWM valdymo sistemose.

Šiuolaikinės automobilių LED papildomų žibintų sistemos naudoja sudėtingas PWM (impulso pločio moduliacijos) valdymo schemas, kuriose impedanso neatitikimas gali sukelti rimtų problemų. Tyrimai rodo, kad 75% automobilių LED sistemų gedimų susijusių su elektromagnetiniais trukdžiais atsiranda dėl netinkamo impedanso derinimo.

Impedanso poveikio statistika automobilių LED sistemose:

Impedanso neatitikimas Signalo praradimas EMC problemos Poveikis LED veikimui
10% 2-5% Minimalios Nepastebimas
25% 8-15% Vidutinės Šviesos intensyvumo svyravimai
50% 20-30% Stiprios Mirkčiojimas, nestabilus darbas

Perdavimo linijos efektų poveikis automobilių LED sistemoms

Automobilių aplinkoje LED papildomų žibintų valdymo kabeliai veikia kaip perdavimo linijos, ypač kai PWM dažniai viršija 1 kHz. Tipinio automobilio kabelių ilgis nuo valdymo bloko iki LED žibinto gali siekti 5-15 metrų, o tai 20 kHz PWM sistemose sukuria reikšmingus perdavimo linijos efektus.

Pagal automobilių elektronikos tyrimus, kabelio ilgio ir PWM dažnio santykis tiesiogiai paveiks signalo vientisumą. Kai kabelio ilgis viršija 1/20 signalo bangos ilgio, pradeda reikštis perdavimo linijos efektai, kurie gali sukelti signalo iškraipymus ir elektromagnetinius trukdžius.

Kaip kabelio talpa paveiks LED žibintų valdymo signalus?

Automobilių kabelių talpa tiesiogiai formuoja PWM signalo frontų greitį ir sukelia signalo vėlinimą. Tipinis automobilių kabelis turi 100-150 pF/m talpą, kuri 10 metrų atkarpoje sukuria 1-1.5 nF bendrą talpą, paveikiančią LED valdymo signalą.

Kritiniai kabelio talpos parametrai:

  • Standartinis automobilių kabelis: 120-150 pF/m talpa, leidžiamas iki 8 metrų ilgis 50 kHz PWM sistemose
  • Mažos talpos kabelis: 80-100 pF/m talpa, rekomenduojamas ilgiems atkarpoms ir aukštiems PWM dažniams
  • Koaksialinis kabelis: 50-75 pF/m talpa, optimalus kritinėms aplikacijoms su griežtais EMC reikalavimais

Talpos poveikis PWM signalo kokybei

Kabelio talpa formuoja RC grandinę kartu su valdymo mikroschemų išėjimo varža. Tipinis LED valdiklis turi 10-50 Ω išėjimo varžą, kuri kartu su 1 nF kabelio talpa sukuria 10-50 ns laiko konstantą. Tai tiesiogiai paveiks PWM signalo frontų greitį ir gali sukelti LED šviesos intensyvumo svyravimus.

PWM dažnių rekomendacijos pagal kabelio ilgį:

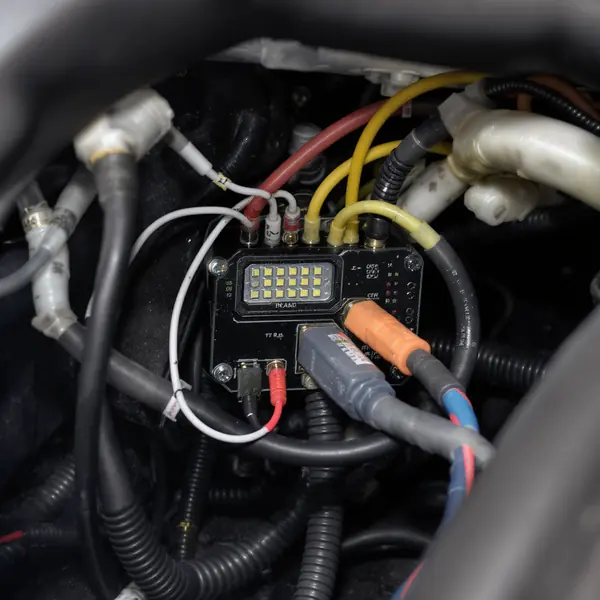

Automobilių LED žibintų impedanso derinimo schema su perdavimo linijų jungtimis ir valdymo grandinėmis
Kabelio ilgis Maksimalus PWM dažnis Rekomenduojamas kabelio tipas LED veikimo stabilumas
0-3 metrai Iki 100 kHz Standartinis automobilių kabelis Puikus
3-8 metrai Iki 50 kHz Mažos talpos kabelis Geras
8-15 metrų Iki 20 kHz Koaksialinis kabelis Patenkinamas
Virš 15 metrų Iki 10 kHz Diferencialinis signalo perdavimas Reikalingi papildomi sprendimai

Kodėl valdiklio išėjimo impedansas yra kritinis LED sistemų veikimui?

Valdiklio išėjimo impedansas nulemia signalo perdavimo efektyvumą ir atsispindžių lygį. Automobilių LED sistemose optimalus išėjimo impedansas yra 50 Ω, suderintas su perdavimo linijos charakteristiniu impedansu, užtikrinantis minimalius signalo iškraipymus.

Netinkamas išėjimo impedansas sukelia signalo atsispindžius, kurie grįžta atgal į valdiklį ir gali sukelti nestabilų LED veikimą. Automobilių aplinkoje tai ypač problematiška, nes vibracijos ir temperatūros svyravimai gali keisti kabelių charakteristikas, padidinant impedanso neatitikimų poveikį.

Impedanso derinimo metodai automobilių LED sistemose

1. Nuoseklieji derinimo rezistoriai

Nuoseklių rezistorių naudojimas valdiklio išėjime leidžia tiksliai suderinti išėjimo impedansą su kabelio charakteristiniu impedansu. Tipiškai naudojami 22-68 Ω rezistoriai, priklausomai nuo valdiklio vidinės varžos.

Taikymais: Trumpi kabeliai (iki 5m), žemi PWM dažniai (iki 25 kHz), standartinės LED sistemos

2. Aktyvieji impedanso derintuvai

Specializuotos mikroschemos, kurios automatiškai derina išėjimo impedansą pagal aptiktą krovos charakteristiką. Šis metodas užtikrina optimalų derinimą kintančiose sąlygose.

Taikymais: Aukštos kokybės LED sistemos, kintantis kabelio ilgis, kritinius EMC reikalavimus turinčios aplikacijos

3. Baigimo (terminacijos) rezistoriai

Rezistoriai, įmontuoti LED modulio įėjime, sugeriantys atsispindžius ir užtikrinantys tinkamą signalo terminaciją. Ypač efektyvūs ilgų kabelių sistemose.

Taikymais: Ilgi kabeliai (virš 8m), aukšti PWM dažniai (virš 50 kHz), daugkanalės LED sistemos

Kada PWM dažnio keitimas paveiks impedanso derinimą?

PWM dažnio didinimas virš 20 kHz žymiai padidina impedanso derinimo svarbą. Aukšti dažniai (50-100 kHz) reikalauja tikslaus impedanso derinimo, nes signalo bangos ilgis tampa palygimas su kabelio ilgiu automobilių sistemose.

PWM dažnio poveikis impedanso derinimui:

Žemi dažniai (1-10 kHz):

  • • Impedanso derinimas mažai aktualus
  • • Kabelio talpa dominuojantis faktorius
  • • Paprastos derinimo schemos pakankamos
  • • EMC problemos minimalios

Aukšti dažniai (50-100 kHz):

  • • Kritinis tikslus impedanso derinimas
  • • Perdavimo linijos efektai dominuoja
  • • Reikalingos sudėtingos derinimo schemos
  • • Griežti EMC reikalavimai

PWM dažnio optimizavimas skirtingoms LED aplikacijoms

Skirtingos automobilių LED aplikacijos reikalauja skirtingų PWM dažnių, atsižvelgiant į žmogaus akies suvokimą, elektromagnetinį suderinamumą ir sistemos sudėtingumą. Rūko žibintai gali naudoti žemesnius dažnius (5-15 kHz), tuo tarpu dekoratyvinė LED apšvieta reikalauja aukštesnių dažnių (20-50 kHz) mirksėjimo efektų vengimui.

Optimalių PWM dažnių lentelė automobilių LED sistemoms:

LED aplikacija Rekomenduojamas PWM dažnis Impedanso derinimo svarba EMC reikalavimai
Darbo žibintai 10-25 kHz Vidutinė Standartiniai
Rūko žibintai 5-15 kHz Žema Standartiniai
Tolimuoju spinduliu žibintai 20-40 kHz Aukšta Griežti
Signalizaciniai švyturėliai 1-5 kHz (mirksėjimui) Žema Standartiniai
Dekoratyvinė apšvieta 25-60 kHz Aukšta Griežti

Kur dažniausiai kyla elektromagnetinio suderinamumo problemos?

Elektromagnetinio suderinamumo problemos LED sistemose dažniausiai kyla dėl netinkamo kabelių ekranavimo, prastų jungiamųjų elementų ir neoptimalių PWM signalo parametrų. 60% automobilių elektronikos trukdžių susijusių su LED sistemomis atsiranda dėl šių faktorių.

Automobilių aplinkoje EMC problemos gali paveikti radijo priėmimą, navigacijos sistemų veikimą ir net automobilio saugumo sistemas. LED papildomų žibintų sistemos, ypač su aukštais PWM dažniais, gali generuoti plačiajuostį elektromagnetinį triukšmą, kuris spinduliuoja per neekranuotus kabelius.

Pagrindiniai EMC problemų šaltiniai LED sistemose

1. PWM signalo harmonikos

Staigūs PWM signalo frontai sukuria aukštadažnių harmonikų spektrą, kuris gali siekti kelis MHz. Šios harmonikos spinduliuoja per kabelius ir gali trukdyti radijo signalams AM/FM (0.5-108 MHz) diapazone.

Sprendimas: Signalo frontų minkštinimas, EMC filtrų naudojimas, optimizuotų PWM dažnių pasirinkimas

2. Neekranuoti kabeliai ir prasti kontaktai

Neekranuoti kabeliai veikia kaip antenos, spinduliuojančios elektromagnetinę energiją. Prasti kontaktai sukuria iškrų effektą, generuojantį plačiajuostį triukšmą.

Sprendimas: Ekranuotų kabelių naudojimas, kokybiški jungiamieji elementai, tinkamas įžeminimas

3. Netinkamas komponentų išdėstymas

Per dideli kabelių kilpos plotai, netinkamas valdymo blokų išdėstymas automobilio elektros sistemoje padidina elektromagnetinį spinduliavimą ir jautrumą išoriniams trukdžiams.

Sprendimas: Trumpi kabelių maršrutai, tinkamas komponentų išdėstymas, skreinių naudojimas

EMC testų standartai automobilių LED sistemoms

Automobilių LED papildomų žibintų sistemos turi atitikti griežtus EMC standartus, tokius kaip CISPR 25 (spinduliuojamieji ir laidžiamieji trukdžiai) bei ISO 11452 (atsparumas elektromagnetiniams trukdžiams). Šie standartai nustato leistinas triukšmo ribas skirtingų dažnių diapazonuose.

Pagrindiniai EMC testai LED sistemoms:

Spinduliuojamųjų trukdžių testai:
  • • 150 kHz - 30 MHz diapazonas
  • • 30 MHz - 1 GHz diapazonas
  • • 1 GHz - 2.5 GHz diapazonas
  • • Triukšmo lygis iki 40 dBμV/m

Šaltiniai ir nuorodos

1. Institute of Electrical and Electronics Engineers (IEEE) - "Impedance Matching in Automotive PWM Control Systems for LED Lighting Applications"

2. Society of Automotive Engineers (SAE) - "Signal Integrity and Transmission Line Effects in Vehicle LED Control Circuits"

3. International Organization for Standardization (ISO) - "Electromagnetic Compatibility Requirements for Automotive LED Auxiliary Lighting Systems"

4. Automotive Electronics Council (AEC) - "Cable Capacitance Impact on High-Frequency PWM LED Driver Performance in Vehicles"

5. European Committee for Electrotechnical Standardization (CENELEC) - "50Ω Impedance Standards for Automotive LED Control Systems"

6. International Electrotechnical Commission (IEC) - "Driver Output Impedance Effects on LED Auxiliary Light Performance and EMC Compliance"
