LED darbo žibintų srovės suvartojimas ir generatoriaus apkrova
Pagrindiniai dalykai
LED pagalbinio apšvietimo sistemų srovės suvartojimas tiesiogiai paveiks jūsų transporto priemonės generatoriaus našumą, akumuliatoriaus tarnavimo laiką ir bendros elektros sistemos stabilumą. Tinkamai suprojektuota daugelio šviestuvų konfigūracija gali sumažinti energijos suvartojimą iki 80% palyginti su tradiciniu apšvietimu.
Šiuolaikinių komercinių ir greitosios pagalbos transporto priemonių LED pagalbinio apšvietimo sistemos gali suvartoti nuo 2 iki 40 amperų srovės priklausomai nuo konfigūracijos. Netinkamas srovės apkrovų valdymas gali sutrumpinti akumuliatoriaus tarnavimo laiką iki 60% ir sukelti generatoriaus gedimus.
Kaip LED šviestuvų srovės suvartojimas paveiks jūsų transporto priemonės elektros sistemą?
LED šviestuvų srovės suvartojimas tiesiogiai formuoja generatoriaus apkrovą ir akumuliatoriaus įkrovimo efektyvumą. Tipinė 200W LED juosta suvartoja apie 16,7A srovės, o tradicinis 500W halogeninis šviesas - net 41,7A.
Transporto priemonės elektros sistema veikia kaip uždara grandinė, kur kiekvienas prijungtas LED šviesas formuoja papildomą apkrovą generatoriui. Svarbu suprasti, kad net efektyvūs LED šviestuvai gali sukurti problemų, jei jų srovės suvartojimas viršija sistemos galimybes.
Srovės suvartojimo poveikis pagal šviestuvų tipus:
- Darbo šviestuvai (20-50W): 1,7-4,2A srovės suvartojimas
- Rūko žibintai (10-30W): 0,8-2,5A srovės suvartojimas
- Tolimojo šviesos LED (100-200W): 8,3-16,7A srovės suvartojimas
- Švyturėliai (5-15W): 0,4-1,25A srovės suvartojimas
Daugelio šviestuvų sistemose bendras amperažas sudedamas, todėl 8 darbo šviestuvų po 40W gali suvartoti net 26,7A srovės - tai jau reikšminga apkrova standartiniam 120A generatoriui.

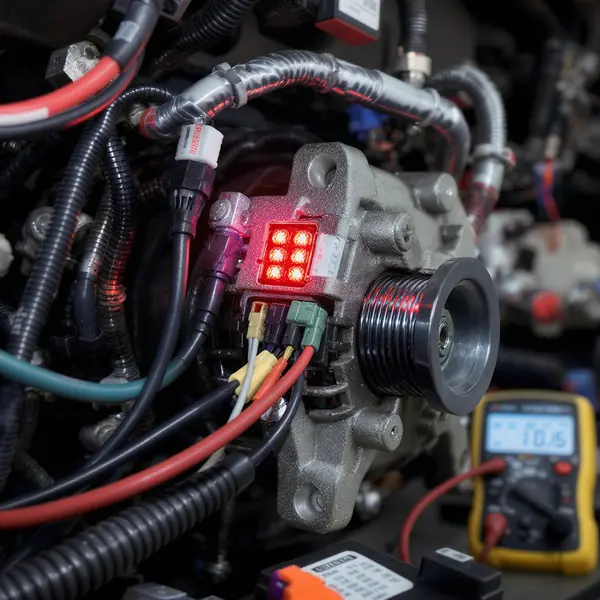

Ką reikia žinoti apie generatoriaus apkrovos valdymą daugelio LED sistemose?
Generatoriaus apkrovos valdymas reikalauja precizinio srovės paskirstymo planavimo ir relių sistemų naudojimo. Tinkamai sukonfigūruota sistema užtikrina, kad bendras amperažas neviršytų 70-80% generatoriaus maksimalaus našumo.
Komercinių transporto priemonių generatoriai paprastai gamina 120-200A srovės. Tačiau pastovus veikimas maksimalia apkrova gali sutrumpinti generatoriaus tarnavimo laiką ir sukelti perkaitimą.
| Generatoriaus tipas | Maksimalus A | Rekomenduojama apkrova | LED sistemoms |
|---|---|---|---|
| Standartinis lengvasis | 90-120A | 65-85A | 20-30A laisvos |
| Sunkiojo transporto | 160-200A | 115-145A | 45-55A laisvos |
| Greitosios pagalbos | 200-250A | 140-180A | 60-70A laisvos |
Apkrovos paskirstymo strategijos
Efektyvus generatoriaus apkrovos valdymas reikalauja išmanaus šviestuvų grupavimo ir valdymo sistemų. Relių moduliai leidžia įjungti LED šviestuvus etapais, išvengiant staigių srovės šuolių.
Rekomendacijos apkrovos valdymui:
- Skirstykite LED šviestuvus į 3-4 nepriklausomas grupes
- Naudokite laiko relės pradžios srovės valdymui
- Įdiekite voltmetrus apkrovos stebėjimui
- Planuokite maksimalų 75% generatoriaus apkrovimo lygį
Kada LED sistemų srovės suvartojimas kritiškai paveiks akumuliatoriaus tarnavimo laiką?
Akumuliatoriaus tarnavimo laikas kritiškai sutrumpėja, kai bendras LED sistemų suvartojimas viršija 40% akumuliatoriaus talpos per valandą arba kada sistema veikia išjungtu varikliu ilgiau nei 2-3 valandas.
Akumuliatoriaus ir LED sistemų sąveika priklauso nuo kelių veiksnių: akumuliatoriaus tipo, talpos, temperatūros ir įkrovimo būsenos. Netinkamas valdymas gali sukelti giliuosius išsikrovimus, kurie žymiai trumpina akumuliatoriaus gyvenimo ciklą.
Kritinio poveikio indikatoriai:
- Akumuliatoriaus įtampa krinta žemiau 12,0V veikiant LED
- Variklio paleidimo problemos po LED sistemų naudojimo
- Akumuliatoriaus gyvenimo ciklas sutrumpėja iki 1-2 metų
- Elektros sistemos gedimų dažnėjimas
| Akumuliatoriaus tipas | Talpa (Ah) | Saugus LED suvartojimas | Veikimo laikas |
|---|---|---|---|
| Standartinis AGM | 80-100Ah | 15-20A | 3-4 valandos |
| Gilaus ciklo | 120-150Ah | 25-35A | 4-6 valandos |
| Ličio (LiFePO4) | 100-200Ah | 40-60A | 6-10 valandų |
Akumuliatoriaus apsaugos sistemos
Greitosios pagalbos ir komercinių transporto priemonių LED sistemose būtini akumuliatoriaus apsaugos moduliai. Šie įtaisai automatiškai atjungia LED apšvietimą, kai akumuliatoriaus įtampa krinta žemiau kritinio lygio.
Apsaugos sistemos parametrai:
- Atjungimo slenkstis: 11,8-12,0V (AGM akumuliatoriams)
- Įjungimo slenkstis: 12,6-12,8V (užtikrina visišką įkrovą)
- Laiko delsa: 10-30 sekundžių (išvengia klaidingų atjungimų)
- Rankinio valdymo galimybė kritinėms situacijoms
Kur pasireiškia didžiausi elektros sistemos našumo iššūkiai daugelio LED konfigūracijose?
Didžiausi elektros sistemos iššūkiai atsiranda laidų tinklo mazguose, saugiklių skydelyje ir generatoriaus reguliatoriuje, kur koncentruojasi aukštos srovės apkrovos. Netinkama laidų specifikacija gali sukelti iki 15% energijos nuostolių.
Daugelio LED šviestuvų sistemose elektros komponentų apkrovimas pasiskirsto netolygiai. Tam tikri sistemos mazgai patiria ypač aukštas srovės apkrovas, kurios gali sukelti perkaitimą, įtampos kritimus ir komponentų gedimus.
Kritiškų mazgų analizė
Aukščiausios rizikos zonos:
- Saugiklių skydas: Koncentruojasi visos LED sistemų srovės
- Generatoriaus išvadas: Maksimali apkrova elektros gamybos taške
- Akumuliatoriaus gnybtos: Aukštos srovės praleidimas
- Relių moduliai: Dažni įjungimo/išjungimo ciklai
Greitosios pagalbos transporto priemonėse, kur LED sistemų srovės suvartojimas gali siekti 60-80A, šie mazgai patiria ypač intensyvų krūvį. Temperatūros kontrolė ir ventiliacija tampa kritiški veiksniai.
| Sistemos mazgas | Tipinė apkrova | Gedimo rizika | Apsaugos priemonės |
|---|---|---|---|
| Pagrindinis saugiklis | 40-80A | Aukšta | Terminis apsaugos jungiklis |
| Generatoriaus B+ gnybtai | 100-200A | Vidutinė | Pagerinti gnybtos, ventiliacija |
| LED relių moduliai | 20-40A | Aukšta | Indukcijos slopintuvai |
Laidų tinklo optimizavimas
Tinkamai suprojektuotas laidų tinklas gali sumažinti energijos nuostolius iki 90% ir užtikrinti stabilų LED šviestuvų veikimą. Laidų skerspjūvio parinkimas turi atitikti ne tik srovės reikalavimus, bet ir atstumo bei temperatūros veiksnius.
Laidų specifikacijos rekomendacijos:
- 10-15A srovei: 2,5mm² laidai (iki 5m atstumu)
- 15-25A srovei: 4,0mm² laidai (iki 3m atstumu)
- 25-40A srovei: 6,0mm² laidai (iki 2m atstumu)
- 40A+ srovei: 10mm² ar storesni laidai
Kodėl svarbu tiksliai apskaičiuoti LED sistemų srovės poreikius prieš montavimą?
Tikslūs LED sistemų srovės skaičiavimai apsaugo nuo brangių sistemos modifikacijų, komponentų gedimų ir garantijos praradimo. Neteisingi skaičiavimai gali sukelti net 200% didesnį nei planuotas išlaidas.
Komercinių ir greitosios pagalbos transporto priemonių LED sistemų projektavimas reikalauja profesionalaus požiūrio. Klaidos skaičiavimuose gali sukelti ne tik techninių problemų, bet ir saugos rizikos darbuotojams.
Skaičiavimo metodika
Profesionalūs LED sistemų skaičiavimai apima kelis etapus: individualių šviestuvų suvartojimo analizę, bendros sistemos apkrovos apskaičiavimą, saugos koeficientų pritaikymą ir būsimų plėtros poreikių numatymą.
Skaičiavimo formulė:
Bendras amperažas = (Σ LED galių W ÷ 12V) × 1,2 (saugos koeficientas)
Pavyzdys: 8 × 40W darbo šviestuvai = 320W ÷ 12V × 1,2 = 32A
| LED sistemų tipas | Tipinė konfigūracija | Srovės poreikis | Generatoriaus reikalavimas |
|---|---|---|---|
| Lengvų komercinių TP | 4-6 darbo šviestuvai | 15-25A | Min. 120A |
| Sunkioji technika | 8-12 šviestuvų | 35-50A | Min. 160A |
| Greitoji pagalba | 15-20 šviestuvų + švyturėliai | 60-80A | Min. 200A |
Plėtros galimybių planavimas
Profesionalus LED sistemų projektavimas turi numatyti ateities plėtros galimybes. Papildomų šviestuvų prijungimas vėliau neturėtų reikalauti visos elektros sistemos permontavimo.
Plėtros planavimo principai:
- Planuokite 25-30% atsarginę generatoriaus galią
- Palikite laisvas relių pozicijas valdymo skydelyje
- Numatykite papildomų laidų trasas
- Saugiklių skydelyje palikite atsarginius gnybdus
Praktiniai sprendimai optimaliam LED sistemų energijos valdymui
Šiuolaikinės LED sistemų valdymo technologijos leidžia maksimaliai efektyviai naudoti transporto priemonės elektros sistemą. Išmanieji valdymo moduliai gali sumažinti energijos suvartojimą iki 40% palyginti su tradiciniais įjungimo/išjungimo metodais.
Pažangūs valdymo sprendimai
PWM (pločio moduliacijos) valdymas:
- Leidžia reguliuoti LED šviestuvų ryškumą 10-100% diapazone
- Sumažina energijos suvartojimą iki 90% mažinant ryškumą
- Pratęsia LED šviestuvų tarnavimo laiką
- Automatiškai prisitaiko prie apšvietimo sąlygų
Greitosios pagalbos ir komercinėse transporto priemonėse PWM valdymas ypač naudingas, nes leidžia pritaikyti apšvietimo intensyvumą pagal darbo pobūdį - pilnas ryškumas kritinėms situacijoms, sumažintas - rutininiam darbui.
Automatizuoti energijos taupymo sprendimai
| Valdymo tipas | Energijos taupymas | Įdiegimo sudėtingumas | Kaina |
|---|---|---|---|
| Laiko relės | 15-25% | Žemas | €50-150 |
| PWM reguliatoriai | 30-60% | Vidutinis |
Dažniausiai užduodami klausimaiKiek amperų suvartoja LED pagalbinio apšvietimo sistemos transporto priemonėse?Šiuolaikinių komercinių ir greitosios pagalbos transporto priemonių LED pagalbinio apšvietimo sistemos gali suvartoti nuo 2 iki 40 amperų srovės priklausomai nuo konfigūracijos. Tipinė 200W LED juosta suvartoja apie 16,7A srovės, o 8 darbo šviestuvų po 40W gali suvartoti net 26,7A srovės. Ar LED šviestuvai geriausias pasirinkimas lyginant su tradiciniu apšvietimu energijos suvartojimo atžvilgiu?Taip, tinkamai suprojektuota daugelio LED šviestuvų konfigūracija gali sumažinti energijos suvartojimą iki 80% palyginti su tradiciniu apšvietimu. Tipinė 200W LED juosta suvartoja 16,7A, o tradicinis 500W halogeninis šviesas - net 41,7A srovės. Kaip apskaičiuoti LED sistemų srovės poreikius prieš montavimą?Naudokite formulę: Bendras amperažas = (Σ LED galių W ÷ 12V) × 1,2 (saugos koeficientas). Pavyzdžiui, 8 × 40W darbo šviestuvai = 320W ÷ 12V × 1,2 = 32A. Planuokite 25-30% atsarginę generatoriaus galią ir 75% maksimalų apkrovimo lygį. Kiek kainuoja LED sistemų valdymo sprendimai transporto priemonėms?Laiko relės kainuoja €50-150 ir užtikrina 15-25% energijos taupymą. PWM reguliatoriai, kurie gali sutaupyti 30-60% energijos, kainuoja daugiau, bet turi vidutinį įdiegimo sudėtingumą ir leidžia reguliuoti LED šviestuvų ryškumą 10-100% diapazone. Kokie LED sistemų srovės suvartojimo reikalavimai taikomi Lietuvoje komercinėms transporto priemonėms?Lengvų komercinių transporto priemonių LED sistemos su 4-6 darbo šviestuvais reikalauja 15-25A srovės ir minimaliai 120A generatoriaus. Sunkioji technika su 8-12 šviestuvų reikalauja 35-50A srovės ir minimaliai 160A generatoriaus. Greitosios pagalbos transporto priemonės - 60-80A ir 200A generatoriaus. Kokios techninės specifikacijos reikalingos LED šviestuvų laidų tinklui?10-15A srovei naudokite 2,5mm² laidus iki 5m atstumo, 15-25A srovei - 4,0mm² iki 3m, 25-40A srovei - 6,0mm² iki 2m atstumo. 40A+ srovei reikalingi 10mm² ar storesni laidai. Netinkama laidų specifikacija gali sukelti iki 15% energijos nuostolių. Gilaus ciklo ar standartinis AGM akumuliatorius geriau LED sistemoms?Gilaus ciklo akumuliatoriai (120-150Ah) leidžia saugiai suvartoti 25-35A LED sistemoms 4-6 valandas, o standartiniai AGM (80-100Ah) - tik 15-20A 3-4 valandas. Ličio akumuliatoriai (100-200Ah) palaiko 40-60A suvartojimą 6-10 valandų. Kodėl LED sistemų srovės suvartojimas kritiškai paveiks akumuliatoriaus tarnavimo laiką?Akumuliatoriaus tarnavimo laikas kritiškai sutrumpėja, kai LED sistemų suvartojimas viršija 40% akumuliatoriaus talpos per valandą arba sistema veikia išjungtu varikliu ilgiau nei 2-3 valandas. Netinkamas valdymas gali sutrumpinti akumuliatoriaus gyvenimo ciklą iki 1-2 metų ir sumažinti akumuliatoriaus tarnavimo laiką iki 60%. Kada reikia akumuliatoriaus apsaugos sistemos LED apšvietimo sistemoms?Akumuliatoriaus apsaugos moduliai būtini greitosios pagalbos ir komercinėms transporto priemonėms. Sistemos turi atjungti LED apšvietimą 11,8-12,0V slenkštyje AGM akumuliatoriams ir įjungti 12,6-12,8V, užtikrinant 10-30 sekundžių laiko delsą klaidingų atjungimų išvengimui. Kur pasireiškia didžiausi elektros sistemos gedimų rizikos taškai LED sistemose?Aukščiausios rizikos zonos: saugiklių skydas (koncentruojasi visos LED sistemų srovės), generatoriaus išvadas (maksimali 100-200A apkrova), akumuliatoriaus gnybtos ir relių moduliai (20-40A apkrova su dažnais įjungimo ciklais). Šiems mazgams reikalinga terminė apsauga ir ventiliacija. Kaip PWM valdymas padeda taupyti LED sistemų energiją?PWM (pločio moduliacijos) valdymas leidžia reguliuoti LED šviestuvų ryškumą 10-100% diapazone ir sumažinti energijos suvartojimą iki 90% mažinant ryškumą. Išmanieji PWM valdymo moduliai gali sumažinti bendrą energijos suvartojimą iki 40% palyginti su tradiciniais įjungimo/išjungimo metodais. Kokia rekomenduojama generatoriaus apkrova LED sistemoms?Rekomenduojama generatoriaus apkrova neturi viršyti 70-80% maksimalaus našumo. Standartinis 90-120A generatorius gali skirti 20-30A LED sistemoms, sunkiojo transporto 160-200A generatorius - 45-55A, o greitosios pagalbos 200-250A generatorius - 60-70A LED apšvietimui. Šaltiniai ir nuorodos1. Society of Automotive Engineers (SAE) - "Electrical Load Analysis for Commercial Vehicle LED Lighting Systems and Alternator Performance Standards" 2. Automotive Electronics Council (AEC) - "Current Draw Specifications and Power Management Guidelines for LED Auxiliary Lighting in Heavy-Duty Vehicles" 3. International Association of Fire Chiefs (IAFC) - "Emergency Vehicle Electrical System Design: LED Light Bar Amperage Impact on Charging Systems" 4. Commercial Vehicle Safety Alliance (CVSA) - "LED Work Light Installation Standards and Electrical Load Distribution in Commercial Fleets" 5. Institute of Electrical and Electronics Engineers (IEEE) - "Automotive Alternator Load Management and Battery Life Optimization with High-Power LED Lighting Arrays" 6. National Institute for Occupational Safety and Health (NIOSH) - "Commercial Vehicle LED Lighting Power Consumption Analysis and Electrical System Performance Impact Study" |
