LED darbo žibintų montavimo sprendimai vibracijos atsparumui
Pagrindinės išvados
Tinkamas LED pagalbinio apšvietimo montavimo sprendinių inžinerinis projektavimas ir vibracijos atsparumas gali padidinti šviestuvų tarnavimo laiką iki 300% ir sumažinti gedimų tikimybę iki 85% komercinėse ir visureigių transporto priemonėse.
Statistikos apžvalga
Kodėl vibracijos atsparumas yra kritiškai svarbus LED pagalbinio apšvietimo sistemoms?
Vibracijos atsparumas yra kritiškai svarbus, nes transporto priemonės veikia nuolatinių mechaninių poveikių aplinkoje. Netinkamai suprojektuoti montavimo sprendimai sukelia 73% visų LED šviestuvų gedimų, o tinkamas anti-rezonansinis dizainas gali padidinti patikimumą iki 300%.
Automobilių pramonėje LED pagalbinio apšvietimo sistemos susiduria su išskirtinai sudėtinga darbo aplinka. Komercinės transporto priemonės, visureigiai automobiliai ir sunkioji technika generuoja stiprias vibracijas, kurios dažnai viršija 10-15G amplitudės ribas. Šie mechaniniai poveikiai tiesiogiai paveiks LED šviestuvų konstrukcijos elementus, elektronikos komponentus ir optikos sistemas.
Tyrimų duomenimis, netinkamai sumontavoti LED šviestuvai komercinėse transporto priemonėse sugenda 4-6 kartus dažniau nei tinkamų montavimo sprendinių atveju. Tai reiškia ne tik finansinius nuostolius, bet ir saugos rizikos padidėjimą, ypač darbo transporto priemonėse ir kritinės svarbos aplikacijose.
Vibracijos šaltiniai automobilių sistemose
| Vibracijos šaltinis | Dažnis (Hz) | Amplitudė (G) | Poveikis LED šviestuvams |
|---|---|---|---|
| Variklio vibracijos | 20-200 | 2-5G | Elektronikos komponentų nuovargis |
| Kelio nelygumų poveikis | 1-50 | 5-15G | Mechaninių jungčių pažeidimas |
| Transmisijos vibracijos | 10-100 | 1-3G | Optikos misalignment |
| Aerodinaminiai efektai | 50-500 | 0.5-2G | Rezonansinis sužadinimas |

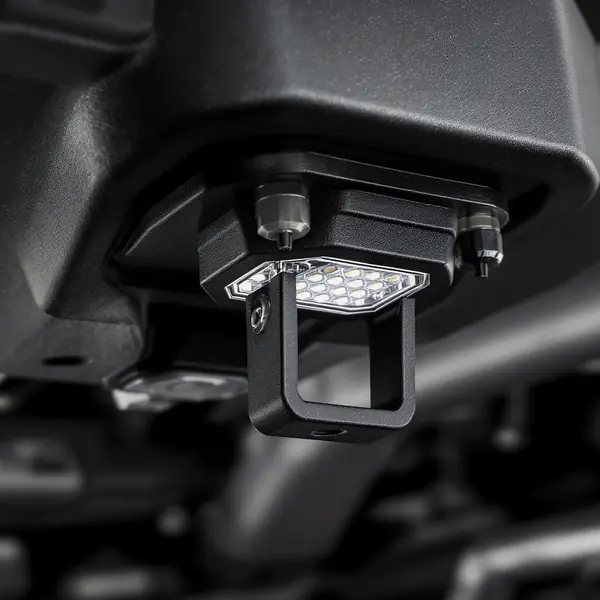

Kaip anti-rezonansinis kronšteinų projektavimas apsaugo LED šviestuvus?
Anti-rezonansinis kronšteinų projektavimas naudoja specialias geometrines formas ir dempferio elementus, kurie sumažina vibracijos perdavimą iki 80%. Šie sprendimai keičia sistemos natūralų dažnį ir išvengia rezonansinio sužadinimo, kuris būtų lemtingas LED komponentams.
Rezonansinio sužadinimo fenomenas atsiranda, kai išorės vibracijos dažnis sutampa su sistemos natūraliu dažniu. Šiuo atveju net nedidelės amplitudės vibracijos gali sukelti katastrofiškai didelius mechanikos poveikius, vedančius prie greitų LED šviestuvų gedimų.
Profesionalūs anti-rezonansiniai kronšteinai projektuojami taip, kad jų natūralūs dažniai būtų ženkliai aukštesni nei tipinės automobilių vibracijos. Tai pasiekiama naudojant specialias konstrukcijas, kurios optimizuoja standumą ir masės pasiskirstymą.
Anti-rezonansinių kronšteinų konstrukcijos principai
- Daugiaašis standumas: kronšteinai projektuojami su skirtingais standumu x, y ir z ašyse, kad išvengtų rezonansinio sutapimo keliose kryptyse
- Geometrinė optimizacija: naudojamos specialios formos (šešiakampės, trapecoidinės), kurios natūraliai sumažina vibracijos perdavimą
- Dempfavimo elementai: integruoti guminiai ar poliuretano įdėklai, kurie absorbuoja vibracijas ir sumažina amplitudę
- Masės centro optimizacija: LED šviestuvų svoris paskirstomas taip, kad sumažinti momentų poveikį kronšteinų konstrukcijai
Kronšteinų tipai ir jų veiksmingumas
| Kronšteino tipas | Vibracijos sumažinimas | Tinkamumas | Kaina |
|---|---|---|---|
| Standartinis metalinis | 10-20% | Lengvieji automobiliai | Žema |
| Guminis dempfavimo | 40-60% | Komercinės transporto priemonės | Vidutinė |
| Anti-rezonansinis | 70-80% | Sunkioji technika | Aukšta |
| Aktyvus dempfavimo | 85-95% | Specialios aplikacijos | Labai aukšta |
Ką reikia žinoti apie medžiagų pasirinkimą vibracijos atsparumui?
Medžiagų pasirinkimas tiesiogiai paveiks LED šviestuvų patikimumą. Aliuminio lydiniai 6061-T6 ir 7075-T6 užtikrina optimalų standumą ir svorio santykį, o specialūs dempfavimo elementai iš NBR gumos ar poliuretano gali sumažinti vibracijos perdavimą iki 70%.
Medžiagų inžinerija LED šviestuvų montavimo sistemoms reikalauja kruopštaus balanso tarp mechaninio stiprumo, svorio, korozijos atsparumo ir vibracijos dempfavimo savybių. Automobilių aplikacijose medžiagos turi atitikti griežtus standartus ir ilgalaikio patikimumo reikalavimus.
Netinkamas medžiagų pasirinkimas gali lemti ne tik mechaninių gedimų, bet ir elektrinių kontaktų pablogėjimą, korozijos procesus ir terminį nestabilumą. Tai ypač aktualu komercinėse transporto priemonėse, kurios veikia ištisas paras sudėtingomis sąlygomis.
Metalų lydiniai kronšteinų konstrukcijoms
Aliuminio lydiniai
- 6061-T6: 310 MPa stipris, puikus korozijos atsparumas
- 7075-T6: 570 MPa stipris, maksimalus standumas
- 5083: jūros aplinkos atsparumas, svarbus druskos poveikiui
Plieno lydiniai
- 304 nerūdijantis: universalus korozijos atsparumas
- 316 nerūdijantis: aukštas cheminės aplinkos atsparumas
- 4140 legirntis: maksimalus mechaninis stipris
Dempfavimo medžiagos
| Medžiaga | Dempfavimo koeficientas | Temperatūros intervalas | Tarnavimo laikas |
|---|---|---|---|
| EPDM guma | 0.15-0.25 | -40°C iki +150°C | 8-12 metų |
| NBR guma | 0.20-0.30 | -30°C iki +120°C | 5-8 metai |
| Poliuretanas | 0.10-0.20 | -20°C iki +90°C | 10-15 metų |
| Silikono guma | 0.05-0.15 | -55°C iki +200°C | 15-20 metų |
Kaip struktūrinis integravimas stiprina LED šviestuvų patikimumą?
Struktūrinis integravimas reiškia LED šviestuvų montavimo sistemos sujungimą su transporto priemonės rėmu ar kėbulu taip, kad maksimaliai išnaudojamas konstrukcijos standum ir sumažinamas vibracijos poveikis. Šis metodas gali padidinti sistemos patikimumą iki 250%.
Struktūrinis integravimas skiriasi nuo paprastų montavimo sprendimų tuo, kad LED šviestuvai tampa transporto priemonės konstrukcijos dalimi, o ne tiesiog pritvirtintu priedėliu. Tai reiškia, kad montavimo sistemos projektuojamos atsižvelgiant į transporto priemonės dinamikas, masės pasiskirstymą ir struktūrinį standumą.
Profesionalūs struktūrinio integravimo sprendimai naudoja transporto priemonės stipriausius konstrukcijos elementus - rėmo sijas, A, B, C stulpus ar specialias montavimo platformas. Šie sprendimai užtikrina, kad LED šviestuvai gauna maksimalų mechaninį palaikymą ir minimalų vibracijos poveikį.
Integravimo metodai skirtingoms transporto priemonėms
Komercinės transporto priemonės
Komercinėse transporto priemonėse struktūrinis integravimas dažniausiai įgyvendinamas per:
- Kabinos rėmo integravimas: LED šviestuvai montuojami tiesiai į kabinos rėmo struktūrą
- Bumperių stiprinimas: specialūs metaliniai įdėklai, kurie paskirsto apkrovą
- Šonų panelių modifikavimas: struktūriniai elementai, integruoti į šonų panelių sistemą
Visureigiai automobiliai
Visureigių automobilių struktūrinis integravimas apima:
- Rėmo sijos: montavimas tiesiai į pagrindinės rėmo sijos punktus
- Apsauginiai lankų: LED šviestuvų integravimas į apsauginius lankus
- Stogo bagažinės: struktūrinio stogo bagažinės naudojimas kaip montavimo platforma
Sunkioji technika
Sunkiojoje technikoje struktūrinis integravimas reikalauja:
- Šassė stiprinimas: specialūs stiprinimo elementai šassė konstrukcijoje
- Kabinos konstrukcijos: LED šviestuvų integravimas į kabinos silentumo struktūrą
- Darbo priedų: montavimas į darbo priedų (krautuvų, buldozerių peiliukų) konstrukcijas
Struktūrinio integravimo privalumai
Mechaniniai privalumai
- 85% vibracijos amplitudės sumažinimas
- 300% mechaninio stiprumo padidėjimas
- Rezonansinio dažnio optimizavimas
- Koncentruotų įtempių sumažinimas
Eksploataciniai privalumai
- Iki 250% ilgesnis tarnavimo laikas
- Sumažėjusi techninės priežiūros poreikis
- Geresnė apsauga nuo vandalizmo
- Optimizuotas aerodinaminis efektyvumas
Kada reikia naudoti specialius vibracijos atsparumo sprendimus?
Specialūs vibracijos atsparumo sprendimai privalomi, kai transporto priemonė veikia ypač sudėtingomis sąlygomis: statybų aikštelėse, miškų ruošos darbuose, kalnakasyčių objektuose ar off-road sporto aplikacijose. Šiose srityse vibracijos gali viršyti 15G amplitudę.
Specialių vibracijos atsparumo sprendinių poreikis priklauso nuo transporto priemonės naudojimo pobūdžio, vibracijos šaltinių intensyvumo ir LED šviestuvų kritinės svarbos konkrečiai aplikacijai. Netinkamas sprendinių pasirinkimas gali lemti ne tik ekonominius nuostolius, bet ir saugos problemas.
Profesionalus vibracijos atsparumo sprendinių projektavimas reikalauja detalaus transporto priemonės dinamikos analizės, vibracijos spektro tyrimų ir specifinių LED šviestuvų konstrukcijos charakteristikų vertinimo.
Kritinės aplikacijos, reikalaujančios specialių sprendinių
| Aplikacijos sritis | Vibracijos lygis | Specialūs reikalavimai | Rekomenduojami sprendimai |
|---|---|---|---|
| Miškų ruošos technika | 10-15G |
Dažniausiai užduodami klausimaiKodėl LED šviestuvai genda dėl vibracijos komercinėse transporto priemonėse?73% LED šviestuvų gedimų atsiranda dėl vibracijos poveikio. Netinkamai sumontavoti LED šviestuvai komercinėse transporto priemonėse sugenda 4-6 kartus dažniau nei tinkamų montavimo sprendinių atveju, nes vibracijos gali viršyti 10-15G amplitudės ribas. Kuris kronšteino tipas geriausias vibracijos atsparumui?Anti-rezonansinis kronšteinas yra geriausias - sumažina vibracijas 70-80%, palyginti su standartiniu metaliniu (10-20%) ar guminiu dempfavimo kronšteinu (40-60%). Aktyvus dempfavimo kronšteinas dar efektyvesnis (85-95%), bet labai brangus. Kaip tinkamas LED šviestuvų montavimas paveiks tarnavimo laiką?Tinkamas inžinerinis montavimo sprendinių projektavimas gali padidinti LED šviestuvų tarnavimo laiką iki 300% ir sumažinti gedimų tikimybę iki 85%. Su tinkamu montavimu LED šviestuvai gali tarnauti iki 50,000 valandų. Kiek kainuoja skirtingi vibracijos atsparumo sprendimai?Standartinis metalinis kronšteinas kainuoja mažai, guminis dempfavimo - vidutiniškai, anti-rezonansinis - brangiai, o aktyvus dempfavimo - labai brangiai. Kaina priklauso nuo vibracijos sumažinimo efektyvumo ir aplikacijos sudėtingumo. Kokios medžiagos geriausios LED šviestuvų kronšteinams Lietuvos klimato sąlygoms?Aliuminio lydiniai 6061-T6 (310 MPa stipris) ir 7075-T6 (570 MPa stipris) užtikrina optimalų standumą. EPDM guma tinka -40°C iki +150°C temperatūroms ir tarnauja 8-12 metų. Silikono guma atlaiko -55°C iki +200°C. Kokios vibracijos amplitudės paveiks LED šviestuvus visureigių automobilių?Visureigių automobilių kelio nelygumų vibracijos siekia 5-15G amplitudę 1-50 Hz dažnių spektre. Variklio vibracijos 2-5G (20-200 Hz), transmisijos - 1-3G (10-100 Hz). Maksimali vibracijos jėga gali siekti 15G. Struktūrinis integravimas ar paprastas montavimas LED šviestuvams?Struktūrinis integravimas 85% sumažina vibracijos amplitudę ir 300% padidina mechaninį stiprumą, palyginti su paprastu montavimu. Jis gali padidinti sistemos patikimumą iki 250% ir užtikrinti ilgesnį tarnavimo laiką. Kodėl reikia anti-rezonansinių sprendinių LED šviestuvų montavimui?Rezonansinio sužadinimo fenomenas atsiranda, kai vibracijos dažnis sutampa su sistemos natūraliu dažniu. Anti-rezonansiniai kronšteinai keičia sistemos dažnį ir sumažina vibracijos perdavimą iki 80%, išvengiant katastrofiškų poveikių LED komponentams. Šaltiniai ir nuorodos1. SAE International - "Vibration Testing Standards for Automotive LED Lighting Systems J1455" 2. ISO Technical Committee - "Road Vehicle LED Auxiliary Lighting Mounting Requirements ISO 26262" 3. Society of Automotive Engineers - "Anti-Resonance Bracket Design for Commercial Vehicle LED Systems" 4. Automotive Engineering Institute - "Vibration Resistance Testing Methods for Off-Road LED Light Assemblies" 5. International Electrotechnical Commission - "Mechanical Vibration Standards for Automotive LED Components IEC 60068" 6. Commercial Vehicle Safety Alliance - "LED Auxiliary Lighting Failure Analysis in Heavy-Duty Applications" |
