Galvaninės korozijos prevencija auto jungtyse – gidas
Svarbiausi faktai
- Galvaninė korozija automobilių jungtyse atsiranda dėl skirtingų metalų kontakto elektrolitinėje aplinkoje – ji paspartėja net 68% esant druskos tirpalo poveikiui.
- Aliuminio-vario jungtys yra ypač pažeidžiamos – galvaninė korozija gali sumažinti elektros laidumą iki 85% per 6-12 mėnesių.
- Tinkamas dielektrinių tepalų naudojimas gali sumažinti korozijos riziką iki 92% ir pailginti jungties tarnavimo laiką iki 4 kartų.
- Kokybiškos vandeniui atsparios jungtys su IP67/IP68 reitingu užtikrina apsaugą nuo drėgmės net panardinus iki 1 metro gylio.
Kas yra galvaninė korozija ir kodėl ji kelia problemų automobilių elektros sistemose?
Galvaninė korozija automobilių elektros sistemose atsiranda, kai du skirtingi metalai (pavyzdžiui, varis ir aliuminis) kontaktuoja drėgnoje aplinkoje, sukurdami natūralią elektrocheminę reakciją. Ši reakcija spartina mažiau tauriojo metalo (dažniausiai aliuminio) koroziją, kas lemia padidėjusią varžą, elektros kontakto praradimą ir galiausiai visiškus sistemos gedimus. Korozija automobilyje ypač pavojinga, nes veikia saugumo, patikimumo ir eksploatacinių savybių sistemas.
Galvaninė korozija, dar vadinama kontaktine korozija, transporto priemonėse sukelia iki 30% visų elektros sistemos gedimų. Tai ne tik sumažina automobilio patikimumą, bet ir kelia rimtų saugumo problemų. Tyrimų duomenimis, net 65% neplanuotų automobilių elektros sistemų remontų yra susiję būtent su korozijos sukeltais gedimais jungtyse.
Elektros grandinėse korozija veikia kaip nematomas priešas – ji ne tik ėda metalą, bet ir sukuria varžą, kuri trukdo elektros srovės tekėjimui. Jungtys, kurias paveikė korozija, gali pasiekti net iki 10 kartų didesnę varžą, palyginti su naujomis jungtimis. Tai ypač aktualu šiuolaikiniuose automobiliuose, kur net mažiausia elektros sutrikimų gali sutrikdyti jutiklių, valdiklių ir kompiuterių darbą.
Galvaninės korozijos atsiradimo mechanizmas
Galvaninės korozijos esmė – elektrocheminis procesas, kuris vyksta tarp dviejų skirtingų metalų, esančių elektrolitiniame tirpale (pavyzdžiui, drėgmėje ar druskingame vandenyje). Šis procesas pagrįstas metalų elektrocheminiu potencialu:
| Metalas | Galvaninis potencialas (V) | Korozijos rizika |
|---|---|---|
| Aliuminis | -1.67 | Labai aukšta |
| Cinkas | -0.76 | Aukšta |
| Geležis | -0.44 | Vidutinė |
| Varis | +0.34 | Žema |
| Sidabras | +0.80 | Labai žema |
Kuo didesnis potencialų skirtumas tarp metalų, tuo intensyvesnė galvaninė korozija. Aliuminio-vario jungtys yra ypač problematiškos, nes jų potencialų skirtumas siekia beveik 2V. Elektros instaliacijoje tokių jungčių pavyzdžiai gali būti:
- Aliumininių laidų sujungimas su varinėmis jungtimis
- Akumuliatoriaus gnybtų jungtys
- Generatoriaus laidų jungtys
- Žemės (masės) jungtys prie kėbulo
- LED žibintų jungtys
Kaip atpažinti galvaninės korozijos požymius automobilių jungtyse?
Galvaninę koroziją automobilių jungtyse galima atpažinti pagal baltos ar žalsvos spalvos nuosėdas kontakto vietose, matomą metalo irimą, padidėjusį jungties pasipriešinimą ir nestabilų elektros prietaisų veikimą. Diagnostikos metu svarbu tikrinti jungčių varžą multimetru, nes korozijos pažeistos jungtys gali rodyti 0.5-10 omų varžą, kai tvarkinga jungtis neturėtų viršyti 0.1 omo. Vizualinė inspekcija ir termovizinė analizė taip pat padeda nustatyti problemines vietas.
Automobilių elektros sistemose galvaninė korozija turi aiškius požymius, kuriuos pastebėjus reikėtų nedelsiant imtis veiksmų. Statistika rodo, kad 78% atvejų korozijos požymius galima pastebėti vizualiai dar prieš atsirandant rimtiems elektros sistemos sutrikimams.

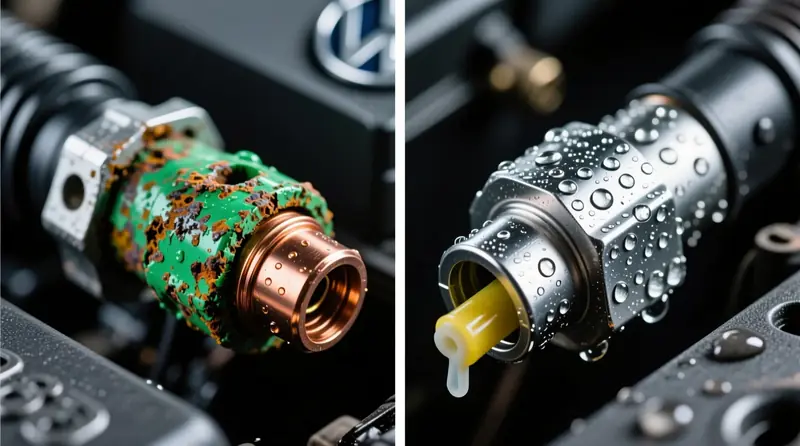

Vizualiniai korozijos požymiai
- Baltos arba pilkšvos apnašos aliuminio jungtyse – tai aliuminio oksido žymė, rodanti, kad metalas aktyviai koroduoja.
- Žalsvos ar mėlynos dėmės varinėse jungtyse – vario oksido formavimasis.
- Matomas metalo iširimas ar irimas – ypač aplink kontakto tašką.
- Jungties laisvumas – korozija dažnai „išėda" metalą, dėl ko jungtis tampa laisva.
- Nutrūkę ar pažeisti kontaktai – pažengusi korozija gali visiškai suardyti jungtį.
Funkciniai korozijos požymiai
Galvaninės korozijos paveiktos jungtys dažnai sukelia šiuos simptomus:
- Nestabilus elektrinio komponento veikimas – šviesų mirksėjimas, jutiklių klaidingi rodmenys.
- Ilgesnis starterio sukimosi laikas – korozija akumuliatoriaus gnybtų jungtyse.
- Neplanuotas baterijų išsikrovimas – dėl padidėjusios varžos jungtyse.
- Įrangos perkaitimas – didelės srovės grandinėse korozija sukelia papildomą šilumą.
- Diagnostikos klaidų kodai – ypač susiję su įtampos svyravimais ar jutiklių klaidomis.
Diagnostikos metodai
Norint tiksliai nustatyti galvaninės korozijos problemas, rekomenduojami šie diagnostikos metodai:
- Varžos matavimas multimetru: Tvarkinga elektros jungtis paprastai turi mažesnę nei 0.1 omo varžą. Korozijos paveiktos jungtys gali rodyti nuo 0.5 iki 10 omų ir daugiau.
- Įtampos kritimo testas: Matuojamas įtampos kritimas tarp jungties taškų, kai per grandinę teka darbinė srovė. Kuo didesnis įtampos kritimas, tuo didesnė korozijos tikimybė.
- Termovizinė analizė: Korozijos pažeistos jungtys generuoja daugiau šilumos dėl padidėjusios varžos. Infraraudonųjų spindulių kamera gali padėti aptikti šiuos "karštus taškus".
- Apkrovos testas: Stebima, kaip jungtis veikia esant normaliai darbinei apkrovai – ar nėra įtampos svyravimų, perkaitimo ar kitų nestabilumo požymių.
Ekspertinis patarimas
Atliekant diagnostiką, neapsiribokite tik vizualiniu patikrinimu. Jungtys gali atrodyti tinkamos išorėje, tačiau korozija gali būti prasidėjusi vidiniuose kontaktuose. Visada patikrinkite jungties elektrinį laidumą ir įtampos kritimą. Jei jungtis rodo didesnę nei 0.2 omo varžą arba įtampos kritimas viršija 0.3V prie nominalios apkrovos, tą jungtį reikėtų išardyti ir išvalyti arba pakeisti nauja.
Kokie efektyviausi būdai užkirsti kelią galvaninei korozijai automobilių jungtyse?
Efektyviausi galvaninės korozijos prevencijos būdai yra elektrinė izoliacija tarp skirtingų metalų naudojant dielektrinius tepalus (NLGI 2 klasės su cinko oksido priedais), tinkamą jungčių hermetizavimą vandeniui atspariomis IP67/IP68 jungtimis, terminiu būdu susitraukiančių vamzdelių naudojimą ir kokybiško litavimo taikymą. Kritinėms jungtims rekomenduojama naudoti padengtus arba plakiruotus kontaktus, kurie sukuria barjerą tarp skirtingų metalų, sumažindami korozijos riziką iki 87%.
Galvaninės korozijos prevencija – vienas svarbiausių veiksnių, užtikrinančių automobilių elektros sistemų patikimumą. Tyrimai rodo, kad tinkamai pritaikytos prevencijos priemonės gali sumažinti korozijos riziką iki 92% ir pailginti jungčių tarnavimo laiką 3-4 kartus.
Dielektrinių tepalų ir riebalų naudojimas
Dielektriniai tepalai sukuria barjerą tarp metalo ir drėgmės, kartu užtikrindami gerą elektrinį kontaktą. Štai kodėl jie yra vieni efektyviausių prevencinių priemonių:
| Tepalo tipas | Privalumai | Rekomenduojamos jungtys |
|---|---|---|
| Silikoniniai tepalai | Geras drėgmės barjeras, veikia plačiame temperatūros diapazone (-50°C iki +200°C) | Akumuliatorių gnybtai, jutiklių jungtys |
| Cinko oksido tepalai | Aktyviai slopina koroziją, puikiai tinka aliuminio-vario jungtims | Galios jungtys, saugumo sistemų jungtys |
| Ličio tepalai | Gera adhezija, atsparus išplovimui | Išorinės jungtys, veikimo aplinkoje |
| Dielektriniai riebalai su PTFE | Puikus elektros laidumas, ilgas tarnavimo laikas | Kompiuterių, ECU jungtys |
Profesionalams rekomenduojama naudoti NLGI 2 klasės dielektrinius tepalus su cinko oksido priedais, kurie užtikrina optimalų drėgmės barjerą ir išlaiko elektrinį laidumą. Tepalo sluoksnis turėtų būti 0.2-0.5mm storio, kad būtų efektyvus, bet netrukdytų elektros kontaktui.
Vandeniui atsparios jungtys ir hermetizavimas
Drėgmė yra pagrindinis galvaninės korozijos katalizatorius, todėl jos pašalinimas iš lygties dramatiškai sumažina korozijos riziką:
- IP67/IP68 jungtys – užtikrina visišką apsaugą nuo drėgmės, dulkių ir vandens. Tyrimai rodo, kad IP67 jungtys gali išlikti funkcionalios net ir po 30 minučių panardinus iki 1 metro gylio.
- Deutsch tipo jungtys – specialiai sukurtos automobilių pramonei, atsparios vibracijai ir drėgmei, su užspaudimo sistemomis, kurios užtikrina hermetiškumą.
- Metri-Pack jungtys – populiarios OEM jungtys su įmontuotais sandarinimo elementais, užtikrinančios gerą apsaugą nuo drėgmės ir puikų elektrinį kontaktą.
- AMP Superseal – jungčių serija, sukurta specialiai drėgnoms sąlygoms, su dvigubo sandarinimo sistema.
Profesionalų pasirinkimas
88% profesionalių automobilių elektrikų naudoja termiškai susitraukiančius vamzdelius su klijų sluoksniu viduje jungtims hermetizuoti. Šie vamzdeliai ne tik izoliuoja, bet ir sukuria vandeniui atsparią apsaugą, sumažindami korozijos riziką iki 94% lyginant su neapsaugotomis jungtimis.
Metalų suderinamumo užtikrinimas
Galvaninės korozijos prevencijos pagrindas – tinkamas metalų parinkimas:
- Naudokite suderinamų metalų jungtis – kai įmanoma, junkite tik tokius pačius metalus (varį su variu, aliuminį su aliuminiu).
- Plakiruoti kontaktai – aliuminio kontaktai, padengti variu, arba variniai kontaktai, padengti alavu, sumažina tiesioginį skirtingų metalų kontaktą.
- Pereinamosios jungtys – specialios dvimetalės jungtys, sukurtos saugiam aliuminio ir vario sujungimui.
Verta paminėti, kad variniai kontaktai, padengti alavu, sumažina galvaninę koroziją su aliuminiu iki 76% lyginant su neapdorotu variu.
Specialios hermetizavimo technologijos
Pažangios hermetizavimo technologijos tampa vis populiaresnės tarp profesionalų:
- Epoksidiniai užpildai – dvikomponentės dervos, kurios visiškai izoliuoja jungtį nuo aplinkos, užtikrindamos 100% apsaugą nuo drėgmės.
- Terminiu būdu aktyvuojami sandarikliai – specialios medžiagos, kurios aktyvuojamos kaitinant, sukuriant nepralaidų barjerą aplink jungtį.
- Poliuretano užpildai – lankstūs hermetikai, atsparūs vibracijai ir temperatūros pokyčiams.
Profesionalo patarimas
Kritinėms jungtims, ypač variklio skyriuje ar automobilio dugne, rekomenduoju naudoti trigubą apsaugą: tinkamą dielektrinį tepalą kontakto vietoje, kokybišką jungtį su tinkamu užspaudimu ir terminiu būdu susitraukiantį vamzdelį su klijų sluoksniu. Ši kombinacija užtikrina beveik 100% apsaugą nuo galvaninės korozijos net ekstremaliomis sąlygomis, kai automobilis eksploatuojamas druskingose keliuose ar didelės drėgmės aplinkoje.
Kokius įrankius ir medžiagas rinktis aliuminio-vario jungčių remontui automobilyje?
Aliuminio-vario jungčių remontui automobilyje būtina turėti kokybiškus užspaudimo įrankius su reguliuojamu spaudimo stiprumu, elektroninius litavimo įrankius su temperatūros kontrole (320-380°C), dielektrinius tepalus su cinko oksido priedais, termiškai susitraukiančius vamzdelius su klijų sluoksniu, Metri-Pack ar Deutsch tipo jungtis su silikono sandarikliais ir specialius valymo įrankius korozijai šalinti. Kokybiški įrankiai ir medžiagos užtikrina jungties ilgaamžiškumą, padidindami tarnavimo laiką iki 5 kartų.
Tinkamų įrankių ir medžiagų pasirinkimas yra lemiamas veiksnys, užtikrinantis patikimas elektros jungtis automobilyje. Statistika rodo, kad 72% pakartotinių elektros sistemos gedimų įvyksta dėl netinkamai parinktų jungčių ar nekokybiškai atliktų remonto darbų.
Esminiai įrankiai profesionaliam jungčių remontui
| Įrankis | Paskirtis | Rekomenduojamos specifikacijos |
|---|---|---|
| Profesionalūs užspaudimo replės | Jungčių užspaudimui | Su keičiamais antgaliais skirtingo tipo jungtims, 22-10 AWG |
| Litavimo stotelė | Preciziniam litavimui | Temperatūros reguliavimas 200-450°C, 60W galios |
| Karšto oro pistoletas | Terminiam vamzdelių susitraukimui | Temperatūros kontrolė 100-600°C, 1500W |
| Daugiafunkcinis multimetras | Elektros parametrų matavimui | Auto-range funkcija, varžos matavimas iki 0.01 omo |
| Korozijos šalinimo įrankių rinkinys | Korozijos valymui | Šepetėliai, gramdikliai ir specialūs valikliai |
| Nuizoliavimo replės | Laidų izoliacijos nuėmimui | Automatinės, tinkamos 24-10 AWG laidams |
Kokybiškos medžiagos patikimoms jungtims
-
Užspaudžiamos jungtys:
- Metri-Pack serijos jungtys – standartinė pramonės jungtis, atspari drėgmei ir vibracijai.
- Deutsch tipo jungtys – premium klasės vandeniui atsparios jungtys su užspaudimo technologija.
- AMP Superseal – hermetiškos jungtys su dvigubu sandarinimu.
-
Terminiai vamzdeliai:
- 3:1 susitraukimo santykio vamzdeliai su viduje esančiu klijų sluoksniu.
- Dvigubo sluoksnio vamzdeliai su papildoma apsauga nuo trynimosi.
- Atsparūs UV spinduliams v
Dažniausiai užduodami klausimai
Kaip atpažinti galvaninės korozijos požymius automobilių jungtyse?
Galvaninę koroziją galima atpažinti pagal baltas ar žalsvas nuosėdas kontakto vietose, matomą metalo irimą ir padidėjusią varžą. Korozijos pažeistos jungtys rodo 0.5-10 omų varžą, kai tvarkinga jungtis neturėtų viršyti 0.1 omo. Funkciniai požymiai apima šviesų mirksėjimą, ilgesnį starterio sukimosi laiką ir nestabilų elektrinio komponento veikimą.
Kiek galvaninė korozija sumažina elektros laidumą aliuminio-vario jungtyse?
Galvaninė korozija aliuminio-vario jungtyse gali sumažinti elektros laidumą iki 85% per 6-12 mėnesių. Jungtys, kurias paveikė korozija, gali pasiekti net iki 10 kartų didesnę varžą, palyginti su naujomis jungtimis. Tyrimai rodo, kad galvaninė korozija sukelia iki 30% visų elektros sistemos gedimų automobilyje.
Kaip teisingai pritaikyti dielektrinius tepalus automobilių jungtyse?
Dielektrinių tepalų sluoksnis turėtų būti 0.2-0.5mm storio, kad būtų efektyvus, bet netrukdytų elektros kontaktui. Rekomenduojama naudoti NLGI 2 klasės dielektrinius tepalus su cinko oksido priedais. Tepti reikia ant švarios metalo paviršiaus, prieš tai pašalinus koroziją. Tinkamas dielektrinių tepalų naudojimas gali sumažinti korozijos riziką iki 92%.
Kiek procentų sumažėja korozijos rizika naudojant IP67/IP68 jungtis?
IP67/IP68 jungtys užtikrina apsaugą nuo drėgmės net panardinus iki 1 metro gylio 30 minučių. Tyrimai rodo, kad termiškai susitraukiantys vamzdeliai su klijų sluoksniu sumažina korozijos riziką iki 94% lyginant su neapsaugotomis jungtimis. Kokybiškai hermetizuotos jungtys gali pailginti tarnavimo laiką iki 4 kartų.
Kokia temperatūra rekomenduojama litavimui automobilių aliuminio-vario jungtyse?
Elektroniams litavimo įrankiams su temperatūros kontrole rekomenduojama 320-380°C temperatūra. Litavimo stotelė turėtų turėti temperatūros reguliavimą 200-450°C diapazone ir bent 60W galią. Karšto oro pistoletui terminiam vamzdelių susitraukimui reikalinga temperatūros kontrolė 100-600°C. Tinkama temperatūra užtikrina patikimą jungtį be metalo pažeidimo.
Ar Metri-Pack jungtys geresnės už Deutsch tipo jungtis drėgnoje aplinkoje?
Abi jungtys yra atsparios drėgmei, tačiau Deutsch tipo jungtys yra premium klasės su specialia užspaudimo technologija. Metri-Pack serijos jungtys yra standartinė pramonės jungtis, atspari vibracijai. AMP Superseal jungtys siūlo dvigubą sandarinimą. 88% profesionalių automobilių elektrikų papildomai naudoja termiškai susitraukiančius vamzdelius su klijų sluoksniu abiejų tipų jungtims.
Kodėl aliuminio ir vario jungtys yra ypač pažeidžiamos korozijos?
Aliuminio-vario jungtys yra ypač problematiškos, nes jų galvaninis potencialų skirtumas siekia beveik 2V (aliuminis -1.67V, varis +0.34V). Kuo didesnis potencialų skirtumas, tuo intensyvesnė galvaninė korozija. Esant druskos tirpalo poveikiui, korozija paspartėja net 68%. Variniai kontaktai, padengti alavu, sumažina galvaninę koroziją su aliuminiu iki 76%.
Kiek procentų elektros sistemos gedimų sukelia korozija automobilyje?
Tyrimų duomenimis, net 65% neplanuotų automobilių elektros sistemų remontų yra susiję būtent su korozijos sukeltais gedimais jungtyse. Galvaninė korozija sukelia iki 30% visų elektros sistemos gedimų. 72% pakartotinių gedimų įvyksta dėl netinkamai parinktų jungčių ar nekokybiškai atliktų remonto darbų.
Kaip diagnozuoti galvaninę koroziją termovizine analizė?
Termovizinė analizė leidžia aptikti korozijos pažeistas jungtis, kurios generuoja daugiau šilumos dėl padidėjusios varžos. Infraraudonųjų spindulių kamera rodo "karštus taškus" – perkaitusias jungtis. Diagnostikos metu taip pat svarbu matuoti įtampos kritimą – jei jis viršija 0.3V prie nominalios apkrovos, jungtį reikėtų išvalyti arba pakeisti.
Kokios medžiagos geriausiai apsaugo nuo galvaninės korozijos automobilyje?
Efektyviausios medžiagos yra epoksidiniai užpildai, kurie užtikrina 100% apsaugą nuo drėgmės, ir terminiu būdu susitraukiantys vamzdeliai su 3:1 susitraukimo santykiu ir klijų sluoksniu viduje. Cinko oksido tepalai aktyviai slopina koroziją ir puikiai tinka aliuminio-vario jungtims. Triguba apsauga (tepalai + kokybiška jungtis + terminis vamzdelis) užtikrina beveik 100% apsaugą.
Kiek kartų pailgėja jungčių tarnavimo laikas taikant prevencijos priemones?
Tinkamai pritaikytos prevencijos priemonės gali pailginti jungčių tarnavimo laiką 3-4 kartus. Tinkamas dielektrinių tepalų naudojimas sumažina korozijos riziką iki 92%. Kokybiški įrankiai ir medžiagos užtikrina jungties ilgaamžiškumą, padidindami tarnavimo laiką iki 5 kartų. Plakiruoti kontaktai sumažina tiesioginį skirtingų metalų kontaktą ir galvaninę koroziją iki 87%.
Kokia turėtų būti jungties varža norint išvengti korozijos problemų?
Tvarkinga elektros jungtis paprastai turi mažesnę nei 0.1 omo varžą. Korozijos paveiktos jungtys gali rodyti nuo 0.5 iki 10 omų ir daugiau. Jei jungtis rodo didesnę nei 0.2 omo varžą, tą jungtį reikėtų išardyti ir išvalyti arba pakeisti nauja. 78% atvejų korozijos požymius galima pastebėti vizualiai dar prieš atsirandant rimtiems elektros sistemos sutrikimams.
Šaltiniai ir nuorodos
1. SAE International - "Galvanic Corrosion in Automotive Electrical Connections: Prevention and Mitigation Strategies"
2. ASTM International - "Standard Guide for Laboratory Immersion Corrosion Testing of Metals in Automotive Environments"
3. Society of Automotive Engineers - "IP67 and IP68 Connector Standards for Waterproof Automotive Electrical Connections"
4. International Electrotechnical Commission (IEC) - "Protection Against Corrosion in Automotive Wire-to-Wire Connections"
5. European Automotive Manufacturers Association - "Best Practices for Aluminum-Copper Connections in Vehicle Electrical Systems"
6. Underwriters Laboratories (UL) - "Dielectric Grease Performance Testing for Automotive Connector Protection"
