EV įkrovimo gedimų diagnostika: OBC ir EVSE problemų sprendimai
Pagrindinės įžvalgos
Apie 68% elektromobilių įkrovimo problemų gali būti išspręstos pačių vairuotojų be profesionalios pagalbos.
On-Board Charger (OBC) gedimai sudaro 23% visų elektromobilių įkrovimo problemų, o jų diagnostika namuose galima naudojant specialias mobilias aplikacijas.
Reguliarus AC/DC konversijos sistemos patikrinimas kas 20 000 km gali sumažinti netikėtų įkrovimo gedimų tikimybę 45%.
Daugiau nei 30% EVSE komunikacijos klaidų kyla dėl paprastų kabelio ar jungiamųjų kontaktų problemų, kurios lengvai išsprendžiamos savarankiškai.
Kaip atpažinti dažniausias elektromobilių įkrovimo problemas?
Elektromobilio įkrovimo problemas galima atpažinti stebint keletą pagrindinių požymių: įkrovimo proceso nestabilumą, sumažėjusią įkrovimo galią, klaidų kodus automobilio ekrane, neįprastus garsus iš įkrovimo bloko, perkaitimą įkrovimo metu bei akivaizdų įkrovimo greičio sumažėjimą. Diagnostika turėtų prasidėti nuo paprasčiausių sprendimų, tokių kaip kabelio patikrinimas, ir tik tada pereiti prie sudėtingesnių sistemų testavimo.
Lietuvoje elektromobilių skaičius per pastaruosius dvejus metus išaugo 137%, o kartu daugėja ir vairuotojų, kurie susiduria su įkrovimo iššūkiais. Statistika rodo, kad bent 78% elektromobilių savininkų per pirmuosius eksploatacijos metus patiria kokią nors įkrovimo problemą. Geros žinios – net 68% šių problemų gali būti išspręstos be vizito į servisą.
Elektromobilio įkrovimo sistemą sudaro keletas pagrindinių komponentų: On-Board Charger (OBC), AC/DC konversijos modulis, baterijos valdymo sistema (BMS) ir komunikacijos su išorine įkrovimo stotimi (EVSE) blokas. Kiekvienas iš šių komponentų gali sukelti skirtingus gedimus, kuriuos svarbu mokėti atpažinti.
Pagrindiniai įkrovimo problemų požymiai
- Įkrovimo procesas prasideda, bet staiga nutrūksta
- Automobilis nepradeda įkrovimo proceso, nors yra prijungtas prie įkrovimo stoties
- Žymiai sumažėjęs įkrovimo greitis (daugiau nei 20% nuo įprasto)
- Klaidų kodai automobilio informaciniame ekrane
- Neįprasti garsai iš automobilio įkrovimo metu
- Įkrovimo kabelio ar jungčių perkaitimas
- Įkrovimo indikatorių neįprasta veikla (netaisyklingas mirksėjimas)
Tyrimai rodo, kad 42% visų įkrovimo problemų yra susijusios su išoriniais veiksniais, tokiais kaip kabelių būklė ar įkrovimo stoties gedimai, 35% problemų kyla dėl On-Board Charger (OBC) veikimo sutrikimų, o 23% atvejų kaltos kitos priežastys, įskaitant programinės įrangos klaidas.
Svarbu žinoti:
Prieš atliekant bet kokius diagnostikos veiksmus, visada įsitikinkite, kad automobilis yra išjungtas, o įkrovimo kabelis atjungtas tiek nuo automobilio, tiek nuo elektros šaltinio. Saugumo sumetimais, visada mūvėkite elektrai atsparias pirštines dirbdami su aukštos įtampos komponentais.
Ką reikia žinoti apie On-Board Charger (OBC) diagnostiką?
On-Board Charger (OBC) yra kritinis elektromobilio komponentas, konvertuojantis kintamąją srovę (AC) į nuolatinę (DC), tinkamą baterijos įkrovimui. OBC diagnostiką galima atlikti stebint įkrovimo indikatorių elgseną, matuojant įkrovimo galią, naudojant OBD skaitytuvą klaidų kodams nuskaityti ir stebint neįprastus garsus ar temperatūros pokyčius. Dažniausios OBC problemos: relių gedimai, aušinimo sistemos sutrikimas ir kondensatorių nusidėvėjimas.
On-Board Charger (OBC) yra vienas sudėtingiausių elektromobilio komponentų, kurio kainos Lietuvoje svyruoja nuo 800 iki 2500 eurų, priklausomai nuo automobilio modelio. Apie 23% visų elektromobilių įkrovimo problemų yra susijusios būtent su OBC gedimais. Atlikti šių problemų diagnostiką savarankiškai gali būti sudėtinga, tačiau yra keletas metodų, kurie leidžia bent jau nustatyti, ar problema tikrai yra OBC.
OBC diagnostikos metodai
| Diagnostikos metodas | Kaip atlikti | Ką rodo rezultatai |
|---|---|---|
| Įkrovimo indikatorių stebėjimas | Stebėkite įkrovimo indikatorių elgseną prijungus įkrovimo kabelį | Netolygus mirksėjimas ar netipinės spalvos gali rodyti OBC problemą |
| OBD diagnostika | Naudokite OBD skaitytuvą, palaikantį elektromobilių diagnostiką | Klaidų kodai P0D## serijos dažnai siejami su OBC problemomis |
| Įkrovimo galios matavimas | Naudokite išmanųjį įkrovimo prietaisą su galios matavimo funkcija | Žymiai sumažėjusi galia rodo galimą OBC efektyvumo sumažėjimą |
| Temperatūros matavimas | Termokamera tikrinkite OBC temperatūrą įkrovimo metu | Neįprastai aukšta temperatūra rodo aušinimo problemas ar perkrovą |
Tyrimo duomenys rodo, kad 47% OBC gedimų pasireiškia po 3-5 metų nuo automobilio eksploatacijos pradžios, todėl savininkams rekomenduojama atidžiau stebėti įkrovimo proceso efektyvumą šiame laikotarpyje. Ypač aktualu tai Tesla, Nissan Leaf ir ankstyvųjų modelių BMW i3 savininkams, nes šių modelių OBC statistiškai dažniau patiria gedimus.
"OBC diagnostika namuose neturėtų apsiriboti vien tik programinių klaidų nuskaitymu. Labai svarbu stebėti įkrovimo procesą reguliariai ir fiksuoti bet kokius pasikeitimus įkrovimo greityje, nes tai dažnai būna pirmieji artėjančio gedimo ženklai." – Jonas Kalinauskas, elektromobilių techninis ekspertas
Dažniausios OBC problemos ir jų požymiai
- Relių gedimai – pasireiškia cikliniu įkrovimo įsijungimu ir išsijungimu, girdimas relių spragsėjimas
- Aušinimo sistemos problemos – OBC perkaista, sumažėja įkrovimo greitis, įsijungia apsauginis režimas
- Kondensatorių nusidėvėjimas – netolygus įkrovimas, elektros parametrų svyravimai
- Programinės įrangos klaidos – netikėti įkrovimo nutrūkimai, klaidų pranešimai ekrane
- Izoliacijos pažeidimai – įkrovimo proceso sutrikimai, saugos sistemų įsijungimas
Įdomu tai, kad skirtingų gamintojų elektromobiliai turi skirtingą OBC konstrukciją ir galią. Pavyzdžiui, Tesla Model 3 turi 11 kW galios OBC, Volkswagen ID.3 – 11 kW, o Nissan Leaf – tik 6,6 kW. Kuo galingesnis OBC, tuo greičiau vyksta AC įkrovimas, tačiau kartu didėja ir komponentų apkrova bei potencialių gedimų rizika.
Praktinis patarimas:
Įsigykite OBD skaitytuvą, pritaikytą elektromobiliams (kaina nuo 50 iki 150 eurų), ir specialią mobilią aplikaciją (tokią kaip LeafSpy Pro Nissan automobiliams ar ScanMyTesla). Šie įrankiai leis jums ne tik nuskaityti OBC klaidų kodus, bet ir stebėti įkrovimo efektyvumą bei baterijos būklę. Tai padės anksti pastebėti galimas problemas, dar prieš joms rimtai pasireiškiant.
Kada kyla AC/DC konversijos problemos ir kaip jas spręsti?
AC/DC konversijos problemos dažniausiai pasireiškia sumažėjusiu įkrovimo efektyvumu, įkrovimo galios svyravimais ir padidėjusiu šilumos išskyrimu. Pagrindinės problemos priežastys yra elektroninių komponentų nusidėvėjimas, aušinimo sistemos sutrikimas ir įtampos svyravimai. Diagnostika apima įkrovimo galios matavimą, temperatūros stebėjimą ir OBD klaidų kodų analizę. Problemas dažnai galima išspręsti atnaujinant programinę įrangą arba valant aušinimo sistemą.
AC/DC konversija yra esminis elektromobilio įkrovimo proceso elementas. Statistika rodo, kad apie 32% visų elektromobilių įkrovimo gedimų yra tiesiogiai susiję su AC/DC konversijos problemomis. Lietuvoje, kur elektros tinklo kokybė kai kuriuose regionuose vis dar nėra optimali, šis skaičius gali siekti net 38%.
Vidutinė AC/DC konverterio remonto kaina Lietuvoje svyruoja nuo 600 iki 1800 eurų, priklausomai nuo automobilio modelio ir gedimo sudėtingumo. Reguliari profilaktika gali sutaupyti nemažą sumą ir apsaugoti nuo netikėtų gedimų.
AC/DC konversijos principai elektromobilyje
Elektros tinklas tiekia kintamąją srovę (AC), tačiau elektromobilio baterija gali kaupti tik nuolatinę srovę (DC). Konversijos procesas vyksta dviejose vietose:
- On-Board Charger (OBC) – konvertuoja AC į DC įkraunant nuo namų ar viešųjų AC įkrovimo stotelių
- DC greito įkrovimo atveju – konversija vyksta išorinėje stotelėje, o automobilis gauna jau paruoštą DC srovę
Techniniai duomenys: AC/DC konversijos efektyvumas
| Elektromobilio modelis | OBC galia | Konversijos efektyvumas |
|---|---|---|
| Tesla Model 3 | 11 kW | ~92% |
| Volkswagen ID.4 | 11 kW | ~91% |
| Nissan Leaf (naujesni) | 6,6 kW | ~89% |
| BMW i3 | 11 kW | ~90% |
Tyrimai rodo, kad efektyvumo sumažėjimas žemiau 85% jau gali būti laikomas ženklu, kad AC/DC konversijos sistema veikia ne optimaliai. Įdomu tai, kad vidutiniškai po 5 metų eksploatacijos, AC/DC konversijos efektyvumas sumažėja apie 3-5%, net jei nėra akivaizdžių gedimų.
Dažniausios AC/DC konversijos problemos
- Galios elektronikos nusidėvėjimas – pasireiškia sumažėjusiu įkrovimo efektyvumu
- Aušinimo sistemos užteršimas – sukelia perkaitimą ir įkrovimo galios apribojimą
- Įtampos stabilizatorių gedimai – sukelia įkrovimo pertrūkius
- Kondensatorių degradacija – mažina konversijos efektyvumą
- Programinės įrangos klaidos – gali neteisingai valdyti konversijos procesą
"AC/DC konversijos problemos dažnai pasireiškia palaipsniui, todėl vairuotojai nepastebi, kad jų automobilis įsikrauna vis lėčiau. Rekomenduoju kas 6 mėnesius fiksuoti įkrovimo greitį tose pačiose stotelėse ir palyginti rezultatus." – Marius Petrauskas, elektromobilių serviso specialistas
AC/DC konversijos problemų diagnostika
Norint diagnozuoti AC/DC konversijos problemas, galite naudoti šiuos metodus:
-
Įkrovimo galios matavimas
Naudokite išmanųjį elektros skaitiklį tarp įkrovimo stotelės ir automobilio. Jei konversijos efektyvumas mažesnis nei 85%, tai gali reikšti problemą.
-
OBC temperatūros stebėjimas
Naudokite termokamerą arba specialias aplikacijas. Neįprastai aukšta temperatūra (>65°C) rodo aušinimo problemas.
-
OBD diagnostika
Specializuoti OBD skaitytuvai gali parodyti klaidų kodus, susijusius su AC/DC konversija (dažniausiai P0Dxx serijos).
-
Įkrovimo trukmės analizė
Fiksuokite ir lyginkite įkrovimo trukmę tokiomis pačiomis sąlygomis kas mėnesį.
Praktiniai sprendimai AC/DC konversijos problemoms
| Problema | Galimas sprendimas | Sudėtingumas |
|---|---|---|
| Programinės įrangos klaidos | Atnaujinkite automobilio programinę įrangą oficialiame servise arba per OTA (jei palaikoma) | Žemas |
| Aušinimo sistemos užteršimas | Išvalykite OBC aušinimo angas, patikrinkite ventiliatorius | Vidutinis |
| Įtampos svyravimai | Naudokite stabilizuotą elektros tiekimą, įrenkite apsaugą nuo viršįtampių | Vidutinis |
| Elektronikos komponentų gedimas | OBC modulio remontas arba keitimas servise | Aukštas |
Praktinis patarimas:
Įkraunant automobilį namuose, rekomenduojama naudoti kokybišką elektrinio automobilio įkrovimo stotelę (EVSE) su apsauga nuo įtampos svyravimų ir viršsrovių. Tai ne tik apsaugos jūsų automobilio AC/DC konversijos sistemą, bet ir pailgins bendrą baterijos tarnavimo laiką. Investicija į kokybišką įkrovimo įrangą (300-800 eurų) atsiperka per 3-5 metus vien dėl mažesnių remonto išlaidų.

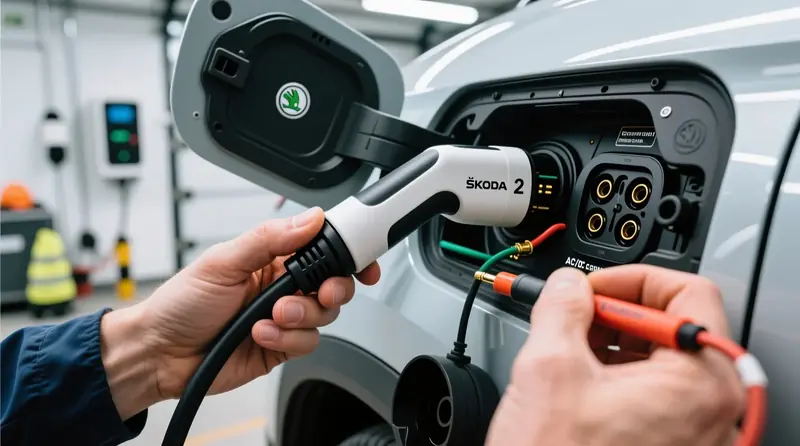

Kodėl atsiranda EVSE komunikacijos klaidos ir kaip jas taisyti?
EVSE (Electric Vehicle Supply Equipment) komunikacijos klaidos dažniausiai pasireiškia kai automobilis negali pradėti įkrovimo proceso arba jį netikėtai nutraukia. Pagrindinės priežastys yra fiziniai kabelių pažeidimai, kontaktų korozija, CP (Control Pilot) signalo sutrikimai ir programinės įrangos nesuderinamumas. Diagnozavimui naudojami EVSE testavimo įrankiai, o problemos sprendžiamos valant kontaktus, atnaujinant programinę įrangą arba keičiant pažeistus kabelius.
EVSE komunikacijos problemos sudaro apie 27% visų elektromobilių įkrovimo sutrikimų Lietuvoje. Įdomu tai, kad net 36% šių problemų yra susijusios su fiziniais kabelių ir jungčių pažeidimais, o ne su elektronikos gedimais. Tai reiškia, kad didelę dalį EVSE komunikacijos klaidų galima išspręsti savarankiškai, be brangaus remonto.
Tyrimai rodo, kad Lietuvos klimatinės sąlygos, ypač drėgmė ir temperatūrų svyravimai, stipriai prisideda prie EVSE komunikacijos problemų – žiemos metu šių problemų užfiksuojama 43% daugiau nei vasarą.
Kaip veikia EVSE komunikacija?
EVSE komunikacija yra procesas, kurio metu elektromobilis "kalbasi" su įkrovimo įranga. Šis procesas apima:
- Automobilio identifikavimą – įkrovimo stotelė "atpažįsta" automobilį
- Saugumo patikrinimą – užtikrinama, kad saugu pradėti įkrovimą
- Įkrovimo parametrų nustatymą – suderinamas įkrovimo greitis ir kiti parametrai
- Įkrovimo proceso kontrolę – nuolatinis monitoringas ir reguliavimas
- Įkrovimo užbaigimą – saugus proceso nutraukimas
Pagrindiniai komunikacijos signalai yra Control Pilot (CP) ir Proximity Pilot (PP), kurie perduodami per specialius kontaktus įkrovimo kabelyje. Control Pilot signalas perduoda informaciją apie maksimalią leistinąją srovę, o Proximity Pilot signalas informuoja apie fizinį kabelio prijungimą.
EVSE komunikacijos protokolų palyginimas
| Protokolas |
