EV Baterijų Šildymo Gedimų Diagnostika ir Sprendimai
Pagrindiniai faktai
- PTC šildytuvai yra pagrindinė EV baterijų šildymo sistema, kuri optimaliai veikia 15-25°C temperatūroje, bet šaltuoju metų laiku jų efektyvumas gali sumažėti iki 40%.
- Teisingai diagnozuoti baterijų šildymo sistemos gedimus galima per OBD sąsają – diagnostiniai kodai P0A1F, P0A7F ir P0A9D dažniausiai nurodo baterijų temperatūros problemas.
- Temperatūros sensorių kalibravimo klaidos gali sumažinti elektromobilio ridos atsargą iki 30% žiemos sąlygomis.
- Efektyvus baterijų pašildymas prieš kelionę gali padidinti žiemos sąlygomis nuvažiuojamą atstumą 15-25%.
Kaip veikia elektromobilių baterijų šildymo sistema?
Elektromobilių baterijų šildymo sistema veikia naudojant PTC (Positive Temperature Coefficient) šildytuvus, kurie reguliuoja ličio jonų baterijų temperatūrą. Ši sistema užtikrina, kad baterijos būtų optimalios 15-25°C temperatūros, net kai lauko oro temperatūra yra žemiau nulio. Šildymo sistema kontroliuojama elektroninių valdiklių, kurie remiasi temperatūros sensorių parodymais iš skirtingų baterijos paketo vietų.
Šiuolaikiniuose elektromobiliuose baterijų temperatūros valdymas yra kritinis veiksnys, lemiantis tiek automobilio efektyvumą, tiek baterijų tarnavimo laiką. Statistika rodo, kad žemoje temperatūroje (žemiau -10°C) elektromobilių efektyvumas gali sumažėti net iki 40% dėl padidėjusios baterijų vidinės varžos ir neoptimalaus cheminių reakcijų greičio.
Baterijų šildymo sistemą sudaro keli pagrindiniai komponentai:
- PTC šildymo elementai (paprastai 2-8 vienetai, priklausomai nuo baterijų paketo dydžio)
- Temperatūros sensoriai (10-16 vienetų, išdėstytų visame baterijų pakete)
- Šilumos skirstymo kanalai
- Elektroninis valdymo modulis (BMS - Battery Management System)
- Aušinimo skystis (naujesnių modelių elektromobiliuose)
PTC šildytuvų veikimo principai
PTC (Positive Temperature Coefficient) šildytuvai yra ypatingi tuo, kad jų elektrinė varža didėja kylant temperatūrai. Šis savaiminio reguliavimo principas užtikrina saugumą ir efektyvų energijos naudojimą.
Techninė informacija:
PTC šildytuvai elektromobiliuose veikia 400-800V įtampoje ir gali generuoti 3-7 kW šilumos galią. Jie pasiekia maksimalią 140-180°C paviršiaus temperatūrą, bet dėl savaiminio reguliavimo negali jos viršyti, kas užtikrina apsaugą nuo perkaitimo.
Kai baterijų temperatūra nukrenta žemiau optimalios, BMS aktyvuoja PTC šildytuvus. Šie šildytuvai veikia dviem pagrindiniais režimais:
- Priešįkrovimo pašildymas - aktyvuojamas kai automobilis prijungtas prie įkrovimo stotelės, naudoja elektros tinklo energiją baterijoms pašildyti prieš kelionę
- Važiavimo režimo šildymas - palaiko optimalią baterijų temperatūrą kelionės metu, naudodamas pačios baterijos energiją
| Elektromobilio modelis | PTC šildytuvo galia | Baterijos optimalus temperatūros režimas |
|---|---|---|
| Tesla Model 3/Y | 6-7 kW | 15-45°C |
| Volkswagen ID.3/ID.4 | 5.5 kW | 20-30°C |
| Nissan Leaf | 3 kW | 10-35°C |
| Hyundai Kona Electric | 4.2 kW | 15-30°C |
Kodėl svarbu laiku diagnozuoti baterijų šildymo sistemos gedimus?
Laiku diagnozuoti baterijų šildymo sistemos gedimus yra būtina, nes nefunkcionuojanti šildymo sistema gali sumažinti elektromobilio autonomiją iki 40% žiemos metu, pagreitinti baterijų degradaciją 1.8-2.5 karto ir ženkliai apriboti greito įkrovimo galimybes. Šalto akumuliatoriaus įkrovimas dideliais srovės stiprumais gali sutrumpinti baterijos tarnavimo laiką net 30% per 2-3 metus.
Gedimai baterijų šildymo sistemoje nėra vien tik komforto problema – tai tiesiogiai veikia automobilio funkcionalumą ir baterijų ilgaamžiškumą. Tyrimų duomenimis, elektromobiliai su neveikiančia baterijų šildymo sistema praranda vidutiniškai:
- 25-40% ridos atsargos temperatūroje žemiau -10°C
- 50-70% greito įkrovimo galios
- 1.5-2 kartus didesnį baterijų degradacijos greitį per metus
Dėmesio!
Tik 22% elektromobilių savininkų Lietuvoje atlieka reguliarią baterijų šildymo sistemos patikrą prieš žiemos sezoną. Tai reiškia, kad dauguma vairuotojų susiduria su netikėtai sumažėjusia rida ir įkrovimo problemomis šalčiausiu metų laiku.
Šildymo sistemos gedimo simptomai dažnai pasireiškia laipsniškai, todėl vairuotojai ne iš karto pastebi problemą. Ankstyvos gedimo indikacijos:
- Staigus ridos atsargos sumažėjimas šaltomis dienomis (15% ir daugiau, lyginant su įprastomis sąlygomis)
- Žymiai ilgesnis įkrovimo laikas prie greito įkrovimo stotelių
- Pranešimai apie ribotą rekuperacinį stabdymą, kai lauko temperatūra žema
- Nevienoda baterijų celių temperatūra, matoma specialiose diagnostinėse programėlėse
Pasekmės nediagnozavus gedimų laiku
| Pasekmės | Trumpalaikis efektas | Ilgalaikis efektas |
|---|---|---|
| Baterijų degradacija | 3-5% talpos praradimas | 15-25% talpos praradimas per 2 metus |
| Įkrovimo greitis | 30-50% lėtesnis įkrovimas | Nuolatinis įkrovimo galios apribojimas |
| Rekuperacinis stabdymas | 20-35% mažesnis efektyvumas | Didesni stabdžių diskų nusidėvėjimo kaštai |
| Remonto išlaidos | 250-450 EUR už šildytuvo keitimą | 3000-6000 EUR už baterijų modulių keitimą |
Kaip tinkamai diagnozuoti baterijų šildymo sistemos gedimus?
Baterijų šildymo sistemos gedimus galima diagnozuoti naudojant OBD diagnostikos įrangą, skirtą elektromobiliams, prijungtą prie automobilio diagnostinės jungties. Diagnostika apima klaidų kodų nuskaitymą, temperatūros sensorių patikrą, PTC šildytuvo varžos matavimą ir baterijų valdymo sistemos (BMS) duomenų analizę. Dažniausiai sutinkami gedimų kodai yra P0A1F (Battery Module Temperature Correlation), P0A7F (Battery Heater Performance) ir P0A9D (Battery Temperature Sensor Circuit).
Diagnozuoti baterijų šildymo sistemos gedimus reikėtų sistemingai, atsižvelgiant į elektromobilių aukštos įtampos sistemų specifiką ir saugos reikalavimus. Verta paminėti, kad 68% baterijų šildymo sistemos gedimų yra susiję su jutikliais ir laidais, o ne su pačiais šildymo elementais.

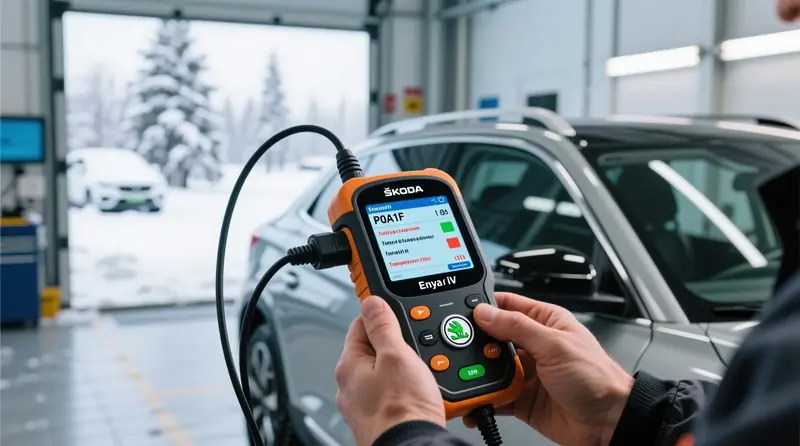

1. Pradinė diagnostika naudojant OBD skaitytuvą
Pirmasis žingsnis – specifinio elektromobiliams pritaikyto OBD diagnostikos įrenginio prijungimas. Įprastiniai automobilių skaitytuvai gali neatpažinti elektromobilių specialiųjų kodų, todėl būtina naudoti EV-pritaikytą įrangą.
Techninė pastaba:
Rekomenduojama naudoti diagnostikos įrenginius, kurie palaiko UDS (Unified Diagnostic Services) protokolą ir turi prieigą prie CAN-FD magistralių, nes daugumos naujesnių elektromobilių baterijų valdymo sistemos naudoja būtent šiuos standartus.
Pagrindiniai klaidų kodai, susiję su baterijų šildymo sistema:
| Klaidos kodas | Aprašymas | Galima priežastis |
|---|---|---|
| P0A1F | Battery Module Temperature Correlation | Temperatūros skirtumai tarp baterijos modulių |
| P0A7F | Battery Heater Performance | PTC šildytuvo veikimo sutrikimas |
| P0A9D | Battery Temperature Sensor Circuit | Temperatūros jutiklio grandinės gedimas |
| P0AC0 | Battery Temperature Sensor A Circuit Low | Jutiklio trumpas jungimas į masę |
| P0ACA | Battery Temperature Sensor B Performance | Antrinio jutiklio rodmenų neatitikimas |
2. Temperatūros sensorių patikra
Temperatūros sensorių tikrinimas yra vienas svarbiausių diagnostikos etapų, nes šie jutikliai sudaro pagrindinį "žemėlapį", pagal kurį BMS sprendžia, kada ir kaip aktyvuoti šildytuvus.
Patikros procedūra apima:
- Visų baterijos paketo temperatūros jutiklių rodmenų nuskaitymą diagnostine įranga
- Jutiklių rodmenų palyginimą tarpusavyje (skirtumas neturėtų viršyti 3-5°C, kai baterija neveikiama išorinių šilumos šaltinių)
- Sensorių varžos matavimą (NTC tipo termistoriai, kurių varža mažėja kylant temperatūrai)
- Jutiklių reakcijos į temperatūros pokyčius tikrinimą
Papildoma informacija:
Dauguma elektromobilių naudoja NTC tipo temperatūros jutiklius, kurių varža kambario temperatūroje (20-25°C) yra 5-10 kΩ. Šių jutiklių varža prie 0°C padidėja iki maždaug 15-20 kΩ, o prie 50°C sumažėja iki 2-4 kΩ.
3. PTC šildytuvų funkcionalumo tikrinimas
PTC šildytuvų tikrinimas reikalauja specialios įrangos ir saugos priemonių, nes jie veikia aukštos įtampos grandinėse.
Saugos perspėjimas!
PTC šildytuvų tikrinimą turėtų atlikti tik sertifikuoti specialistai, turintys aukštos įtampos sistemų kvalifikaciją. Niekada nebandykite patys atlikti šių patikrų be tinkamos įrangos ir žinių.
Profesionalaus PTC šildytuvų tikrinimo etapai:
- Aukštos įtampos sistemos atjungimas pagal gamintojo protokolą
- Izoliacijos varžos matavimas tarp šildytuvo ir masės (turėtų būti >1 MΩ)
- PTC elementų varžos matavimas (kambario temperatūroje tipinės vertės yra 5-20 Ω, priklausomai nuo modelio)
- Šildytuvo jungimo kontaktų ir laidų tikrinimas
- Valdymo signalų iš BMS tikrinimas oscilografu arba specializuota diagnostine įranga
4. Baterijų valdymo sistemos (BMS) duomenų analizė
Šiuolaikinių elektromobilių BMS kaupia išsamius duomenis apie baterijų šildymo sistemos veikimą, kuriuos galima analizuoti su specializuota programine įranga.
BMS duomenų analizė atskleidžia:
- Šildymo sistemos aktyvavimo dažnį ir trukmę
- Baterijų šildymui sunaudotos energijos kiekį (kWh)
- Šildymo sistemos atsaką į temperatūros pokyčius
- Baterijų temperatūros kitimo dinamiką skirtingomis sąlygomis
Populiariausios programos BMS duomenų analizei pagal elektromobilių modelius:
- Tesla: ScanMyTesla, TeslaFi
- Nissan Leaf: LeafSpy Pro
- Volkswagen ID serija: OBDeleven su EV plėtiniais
- Hyundai/Kia: EVNotify, Torque Pro su EV plėtiniais
- Daugumai modelių: OVMS (Open Vehicle Monitoring System)
Kur ieškoti dažniausių baterijų šildymo sistemos gedimų?
Dažniausiai baterijų šildymo sistemos gedimai aptinkami temperatūros sensoriuose (42% atvejų), PTC šildytuvo maitinimo grandinėje (27% atvejų), aušinimo skysčio cirkuliacijos sistemoje (18% atvejų) ir baterijų valdymo sistemos (BMS) programinėje įrangoje (13% atvejų). Temperatūros sensorių gedimų priežastys dažniausiai yra drėgmės prasiskverbimas, korozija ir vibracijų sukeltas laidų pažeidimas.
Remiantis elektromobilių servisų statistika, baterijų šildymo sistemos gedimų pasiskirstymas pagal komponentus yra nevienodas. Išsamesnė analizė rodo, kur verta pradėti tikrinimą:
Gedimų pasiskirstymas pagal komponentus:
- Temperatūros sensoriai: 42%
- PTC šildytuvo maitinimo grandinė: 27%
- Aušinimo skysčio cirkuliacijos sistema: 18%
- BMS programinė įranga: 13%
1. Temperatūros sensorių gedimai
Temperatūros sensoriai yra dažniausiai gedimą patiriantys komponentai, nes jie išdėstyti skirtingose baterijų paketo vietose ir nuolat veikiami temperatūros svyravimų.
Dažniausios temperatūros sensorių gedimų priežastys:
- Drėgmės prasiskverbimas į jutiklio korpusą (36% atvejų)
- Korozija jungiamųjų kontaktų vietose (29% atvejų)
- Laidų pažeidimai dėl vibracijų (22% atvejų)
- Jutiklio kalibracijos nuokrypiai (13% atvejų)
Praktinė informacija:
Temperatūros sensorių gedimus galima įtarti, kai skirtingų baterijos dalių temperatūra skiriasi daugiau nei 8-10°C, o automobilis buvo neeksploatuojamas bent 8 valandas (kai baterija turėjo pasiekti vienodą temperatūrą).
2. PTC šildytuvo maitinimo grandinės problemos
PTC šildytuvo maitinimo grandinė apima aukštos įtampos relės, saugiklius ir maitinimo kabelius, kurių gedimas trukdo šildytuvams gauti reikiamą energiją.
Dažniausiai pasitaikančios problemos:
- Aukštos įtampos kontaktorių užstrigimas (31% atvejų)
- Saugiklių perdegimas (27% atvejų)
- Laidų izoliacijos pažeidimai (24% atvejų)
- Jungčių oksidacija dėl drėgmės (18% atvejų)
PTC šildytuvo maitinimo grandinės tikrinimui reikia:
- Patikrinti visus aukštos įtampos grandinės saugiklius
- Išmatuoti įtampą šildytuvo kontaktuose, kai BMS aktyvuoja šildymo funkciją
- Patikrinti aukštos įtampos kontaktorių veikimą
- Vizualiai apžiūrėti laidus ir jungtis, ieškant pažeidimų
3. Aušinimo skysčio cirkuliacijos problemos
Daugelyje naujesnių elektromobilių baterijų temperatūros valdymo sistema naudoja aušinimo skystį tiek šildymui, tiek aušinimui. Skysčio
Dažniausiai užduodami klausimai
Kaip veikia elektromobilio baterijų šildymo sistema žiemą?
Elektromobilių baterijų šildymo sistema veikia naudojant PTC šildytuvus, kurie reguliuoja ličio jonų baterijų temperatūrą iki optimalios 15-25°C. Sistema kontroliuojama BMS valdiklio, kuris remiasi 10-16 temperatūros sensorių parodymais. PTC šildytuvai veikia 400-800V įtampoje ir generuoja 3-7 kW šilumos galią.
Kiek procentų sumažėja elektromobilio autonomija žiemą be šildymo sistemos?
Elektromobiliai su neveikiančia baterijų šildymo sistema praranda vidutiniškai 25-40% ridos atsargos temperatūroje žemiau -10°C. Žemoje temperatūroje efektyvumas gali sumažėti net iki 40% dėl padidėjusios baterijų vidinės varžos. Tinkamas priešįkrovinio pašildymas gali padidinti žiemos sąlygomis nuvažiuojamą atstumą 15-25%.
Kaip diagnozuoti baterijų šildymo sistemos gedimus per OBD sąsają?
Reikia prijungti EV-pritaikytą OBD diagnostikos skaitytuvą, palaikantį UDS protokolą, į automobilio diagnostinę jungtį. Nuskaitykite klaidų kodus: P0A1F rodo temperatūros skirtumų problemą tarp modulių, P0A7F – PTC šildytuvo veikimo sutrikimą, P0A9D – temperatūros jutiklio grandinės gedimą. Palyginkite visų temperatūros jutiklių rodmenis – skirtumas neturėtų viršyti 3-5°C.
Kiek kainuoja baterijų šildymo sistemos remontai elektromobilyje?
PTC šildytuvo keitimas kainuoja 250-450 EUR trumpalaikiu laikotarpiu. Jei gedimus diagnozuojate laiku, išvengsite didesnių išlaidų. Nediagnozavus laiku, ilgalaikės pasekmės gali kainuoti 3000-6000 EUR už baterijų modulių keitimą dėl pagreitintos degradacijos.
Ar Lietuvoje elektromobilių savininkai atlieka reguliarią šildymo sistemos patikrą?
Tik 22% elektromobilių savininkų Lietuvoje atlieka reguliarią baterijų šildymo sistemos patikrą prieš žiemos sezoną. Tai reiškia, kad dauguma vairuotojų susiduria su netikėtai sumažėjusia rida ir įkrovimo problemomis šalčiausiu metų laiku. Rekomenduojama tikrintis rudenį, ruošiantis žiemos sąlygoms.
Kokia yra PTC šildytuvo galia skirtinguose elektromobilių modeliuose?
Tesla Model 3/Y naudoja 6-7 kW PTC šildytuvą, Volkswagen ID.3/ID.4 – 5.5 kW, Hyundai Kona Electric – 4.2 kW, o Nissan Leaf – 3 kW. PTC šildytuvai pasiekia maksimalią 140-180°C paviršiaus temperatūrą ir veikia savaiminio reguliavimo principu, užtikrinančiu apsaugą nuo perkaitimo.
Temperatūros sensoriai ar PTC šildytuvai dažniau sugenda elektromobilyje?
Temperatūros sensoriai sudaro 42% visų baterijų šildymo sistemos gedimų, o PTC šildytuvo maitinimo grandinė – 27% atvejų. Iš viso 68% baterijų šildymo sistemos gedimų yra susiję su jutikliais ir laidais, o ne su pačiais šildymo elementais. Aušinimo skysčio cirkuliacijos sistema sudaro 18% gedimų.
Kodėl elektromobilio įkrovimas žiemą trunka ilgiau be šildymo sistemos?
Šaltos baterijos įkrovimas apribojamas 50-70% greito įkrovimo galios, nes BMS apsaugo baterijas nuo žalos. Šalto akumuliatoriaus įkrovimas dideliais srovės stiprumais gali sutrumpinti baterijos tarnavimo laiką net 30% per 2-3 metus. Temperatūros sensorių kalibravimo klaidos gali sumažinti ridos atsargą iki 30% žiemos sąlygomis.
Kaip patikrinti temperatūros sensorių veikimą elektromobilio baterijoje?
Nuskaitykite visų baterijos paketo temperatūros jutiklių rodmenis diagnostine įranga. Palyginkite jutiklių rodmenis tarpusavyje – skirtumas neturėtų viršyti 3-5°C, kai baterija neveikiama išorinių šilumos šaltinių. Išmatuokite sensorių varžą: NTC tipo termistorų varža kambario temperatūroje (20-25°C) turėtų būti 5-10 kΩ.
Kokios yra dažniausios temperatūros sensorių gedimų priežastys elektromobilyje?
Drėgmės prasiskverbimas į jutiklio korpusą sudaro 36% atvejų, korozija jungiamųjų kontaktų vietose – 29%, laidų pažeidimai dėl vibracijų – 22%, jutiklio kalibracijos nuokrypiai – 13%. Sensorių gedimus galima įtarti, kai skirtingų baterijos dalių temperatūra skiriasi daugiau nei 8-10°C po 8 valandų stovėjimo.
Kaip efektyviai paruošti elektromobilį žiemos kelionei naudojant šildymo sistemą?
Aktyvuokite priešįkrovinio pašildymo funkciją, kai automobilis prijungtas prie įkrovimo stotelės – ji naudoja elektros tinklo energiją baterijoms pašildyti prieš kelionę. Efektyvus baterijų pašildymas prieš kelionę gali padidinti žiemos sąlygomis nuvažiuojamą atstumą 15-25% ir užtikrinti pilną rekuperacinio stabdymo funkciją.
Kokias diagnostikos programas naudoti baterijų šildymo sistemos tikrinimui?
Tesla modeliams naudokite ScanMyTesla arba TeslaFi, Nissan Leaf – LeafSpy Pro, Volkswagen ID serijai – OBDeleven su EV plėtiniais, Hyundai/Kia – EVNotify arba Torque Pro su EV plėtiniais. Daugumai modelių tinka OVMS (Open Vehicle Monitoring System), leidžiantis analizuoti BMS duomenis apie šildymo sistemos veikimą.
Šaltiniai ir nuorodos
1. SAE International - "Thermal Management Systems for Electric Vehicle Battery Packs: PTC Heater Performance and Cold Weather Operation"
2. International Energy Agency (IEA) - "Global EV Outlook 2023: Cold Weather Impact on Electric Vehicle Range and Battery Performance"
3. IEEE Vehicular Technology Society - "Battery Management System Diagnostics: Temperature Sensor Calibration and Fault Detection in Electric Vehicles"
4. European Battery Alliance - "Lithium-ion Battery Thermal Management: Optimal Operating Temperature Ranges and Heating System Efficiency"
5. Society of Automotive Engineers (SAE) - "OBD-II Diagnostic Trouble Codes for Electric Vehicle Battery Systems: P0A1F, P0A7F, P0A9D Analysis"
6. Electric Vehicle Association - "Winter Range Optimization: Pre-conditioning Strategies and Battery Heating Best Practices for EV Owners"
