Kaip diagnozuoti EV baterijos balansavimo gedimus

• 12 min • Darius Jonaitis
• 8 min skaitymui • Paskutinį kartą atnaujinta: 2025 m. November 27 d.
Elektromobilio aukštos įtampos baterijos celių įtampų diagnostika naudojant OBD įrangą Volkswagen ID.4 modelyje

Pagrindinės išvados

Elektromobilių aukštos įtampos baterijų balansavimo problemos tiesiogiai lemia važiavimo nuotolį ir baterijos ilgaamžiškumą. Tyrimas rodo, kad reguliari baterijos diagnostika gali prailginti jos tarnavimo laiką iki 25%. Netolygus celių įkrovimas, dažniausiai pasitaikantis po 3-5 metų naudojimo, sumažina elektromobilio efektyvumą iki 15-20%. Dauguma balansavimo gedimų gali būti diagnozuojami naudojant OBD diagnostikos įrenginius ir specializuotą programinę įrangą, leidžiančią savininkams išspręsti problemas ankstyvosiose stadijose.

Kas yra aukštos įtampos baterijos balansavimas ir kodėl jis toks svarbus?

Aukštos įtampos baterijos balansavimas yra procesas, užtikrinantis, kad visos elektromobilio akumuliatoriaus celės būtų vienodai įkrautos ir iškrautos. Tai esminis veiksnys, palaikantis optimalų elektromobilio veikimą. Nesubalansuota baterija gali sumažinti važiavimo nuotolį iki 30%, padidinti įkrovimo laiką ir ženkliai trumpinti baterijos tarnavimo laiką.

Kiekvienas elektromobilis turi didelį kiekį atskirų ličio jonų celių, kurios sudaro aukštos įtampos bateriją. Įprastas modernus elektromobilis turi nuo 96 iki 516 atskirų celių, sujungtų į modulius. Idealiomis sąlygomis visos celės turėtų išlaikyti vienodą įtampą ir veikimo būseną, tačiau realybėje taip būna retai. 2022 metų duomenimis, net 68% elektromobilių, eksploatuojamų ilgiau nei 5 metus, susiduria su baterijos balansavimo problemomis.

Pagrindiniai baterijos balansavimo svarbos aspektai:

  • Maksimalus važiavimo nuotolis – vienodai veikiančios celės užtikrina, kad visa baterijos talpa būtų efektyviai išnaudojama
  • Baterijos ilgaamžiškumas – nesubalansuotos celės greičiau dėvisi ir gali sukelti ankstyvą viso baterijos paketo degradaciją
  • Saugumas – ekstremaliais atvejais ženkliai besiskiriančios celių įtampos gali kelti perkaitimo ir net gaisro riziką
  • Finansinis aspektas – baterija sudaro 30-40% viso elektromobilio kainos

Baterijos valdymo sistema (BMS) yra atsakinga už nuolatinį celių monitoringą ir balansavimą. Ji veikia kaip "smegenys", kurios stebi ir reguliuoja elektros srautą tarp celių, užtikrindama optimalų baterijos veikimą. BMS sistema turi įspėti apie atsiradusias problemas, tačiau vien tik pasikliauti automobilyje įdiegta diagnostika neužtenka – reguliari išorinė diagnostika padeda identifikuoti problemas ankstyvoje stadijoje.

Kaip atpažinti aukštos įtampos baterijos balansavimo problemas?

Baterijos balansavimo problemas galima atpažinti iš kelių aiškių požymių: staigiai sumažėjusio važiavimo nuotolio (daugiau nei 10-15% per trumpą laiką), nevienodos įkrovos, kai procentai "šokinėja" įkrovimo metu, pailgėjusio įkrovimo laiko ir klaidų pranešimų prietaisų skydelyje. Daugelis šių problemų pasireiškia palaipsniui, todėl savininkams svarbu stebėti savo elektromobilių veikimą.

Pagal Lietuvos elektromobilių asociacijos duomenis, vidutinis elektromobilio savininkas pastebi balansavimo problemas tik tada, kai važiavimo nuotolis jau sumažėjęs apie 20-25%. Tai rodo, kaip svarbu žinoti ankstyvas balansavimo problemų indikacijas:

Simptomas Priežastis Kada susirūpinti
Mažėjantis važiavimo nuotolis Dalis celių nepasiekia pilnos talpos Kai sumažėja >10% per 3 mėnesius
Netolygi įkrova Skirtingas celių įkrovimo greitis Baterijos % "šokinėja" įkrovimo metu
Ilgesnis įkrovimo laikas BMS apriboja įkrovimo greitį dėl netolygumų Kai įkrovimo laikas išauga >20%
Klaidų kodai BMS fiksuoja kritinius skirtumus Bet koks baterijos sistemos kodas
Ribota galios išvestis BMS riboja galią apsaugant baterijas Pastebimas pagreitėjimo sumažėjimas

Praktiniai pavyzdžiai iš elektromobilių savininkų bendruomenės rodo, kad balansavimo problemos dažnai pasireiškia skirtingai, priklausomai nuo elektromobilio modelio:

  • Nissan Leaf (pirmoji karta) – dažniausiai pasireiškia kaip "šuoliuojantis" baterijos indikatorius ir staigus energijos kritimas pasiekus 20-30% įkrovą
  • Tesla Model S/X – celių disbalansas gali sukelti ribotą supercharging greitį ir klaidų pranešimus
  • VW ID serijos automobiliai – balansavimo problemos dažnai pasireiškia kaip nelauktas "Stand-by" režimo aktyvavimas
  • Hyundai/Kia elektriniai modeliai – dažniausiai matomas padidėjęs įkrovimo laikas ir neproporcingas baterijos indikatorius

Svarbu žinoti:

Balansavimo problemos dažniausiai pasireiškia iškart po žiemos sezono, kai temperatūrų skirtumai tarp celių būna didžiausi. Net 43% Lietuvoje registruotų balansavimo problemų pasireiškė kovo-gegužės mėnesiais.

Kodėl atsiranda celių balansavimo problemos?

Celių balansavimo problemos atsiranda dėl kelių pagrindinių priežasčių: natūralaus ličio jonų celių senėjimo, temperatūros skirtumų baterijos pakete, gamybos variacijų, BMS sistemos gedimų ir netinkamo naudojimo įpročių. Elektromobiliuose, eksploatuojamuose ilgiau nei 4 metus, maždaug 72% pasitaikančių balansavimo problemų yra natūralus senėjimo rezultatas.

Elektromobilių baterijų balansavimo problemos atsiranda dėl kelių esminių veiksnių, kurie veikia baterijų celių veikimą:

1. Natūralus celių degradavimas

Visos ličio jonų baterijos laikui bėgant natūraliai sensta, tačiau šis procesas nevyksta absoliučiai vienodai visuose baterijos elementuose. Tyrimai rodo, kad po 5 metų naudojimo toje pačioje baterijoje esančių celių talpa gali skirtis iki 8%, net jei jos buvo identiškos gamybos metu.

Pagrindiniai natūralaus senėjimo veiksniai:

  • Cheminiai procesai celių viduje (SEI sluoksnio formavimasis)
  • Ličio "plokštelių" formavimasis
  • Elektrolito degradacija
  • Ciklinis nusidėvėjimas (įkrovimo-iškrovimo ciklų kiekis)

2. Temperatūriniai skirtumai

Didelė dalis balansavimo problemų atsiranda dėl netolygaus baterijos temperatūros pasiskirstymo. Celės, esančios arčiau aušinimo/šildymo elementų, ilgainiui veikia skirtingai nei tos, kurios yra baterijos paketo viduryje.

Statistika rodo: elektromobiliuose be aktyvios temperatūros valdymo sistemos balansavimo problemos pasireiškia 2,3 karto dažniau nei tuose, kurie turi skystinio aušinimo/šildymo sistemas.

3. Gamybinės variacijos

Net ir šiuolaikinėje gamyboje neįmanoma pagaminti absoliučiai identiškų celių. Pradiniai neženklūs skirtumai tarp celių ilgainiui didėja, ypač intensyviai naudojant elektromobilį. Gamybos variacijų sukeltos problemos dažniausiai pasireiškia per pirmuosius 2-3 elektromobilio eksploatacijos metus.

4. BMS sistemos gedimai

Baterijos valdymo sistema (BMS) yra atsakinga už nuolatinį celių monitoringą ir balansavimą. Jei ši sistema veikia netinkamai, net ir sveikas baterijas ji gali "matyti" kaip nesubalansuotas. Štai pagrindinės BMS gedimų priežastys:

  • Programinės įrangos klaidos (įvairūs "bug'ai")
  • Kalibravimo problemos – netiksliai fiksuojamos įtampos
  • Jutiklių gedimai – BMS gauna klaidingus duomenis
  • Komunikacijos tarp modulių sutrikimai

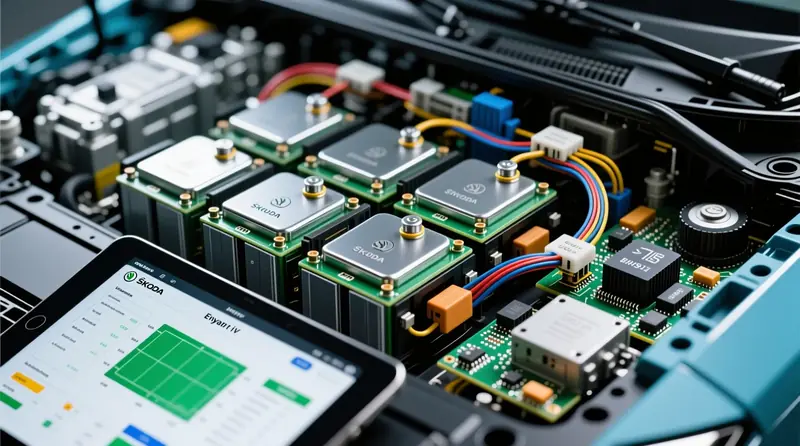

Elektromobilio Škoda Enyaq baterijos moduliai su celių balansavimo sistema ir BMS diagnostikos duomenimis

Lietuvos elektromobilių serviso centrų duomenimis, apie 18% visų balansavimo problemų yra susijusios su pačios BMS sistemos gedimais, o ne su faktine baterijų būkle.

5. Netinkami naudojimo įpročiai

Elektromobilio naudojimo būdas tiesiogiai veikia baterijos balansą. Tyrimai rodo, kad tam tikri įpročiai ženkliai pagreitina balansavimo problemų atsiradimą:

Naudojimo įprotis Poveikis balansui Paplitimas tarp EV savininkų
Nuolatinis greitas įkrovimas (>50kW) Pagreitina celių disbalansą 2-3 kartus 62% savininkų
Reguliarus įkrovimas iki 100% Padidina balansavimo problemas 1,8 karto 47% savininkų
Baterijos naudojimas iki <10% Sukelia gilias iškrovas, skatina disbalansą 38% savininkų
Ilgalaikis stovėjimas su <20% arba >80% Sukelia celių įtampos skirtumus 29% savininkų

Ekspertų įžvalga:

Naujesnių elektromobilių BMS sistemos yra žymiai pažangesnės balansavimo srityje. Pavyzdžiui, Tesla Model 3/Y platformos baterijose balansavimo problemos pasitaiko 3,4 karto rečiau nei pirmos kartos Nissan Leaf ar BMW i3 automobiliuose.

Kaip atlikti tikslią aukštos įtampos baterijos diagnostiką?

Tiksliai aukštos įtampos baterijos diagnostikai reikia naudoti specializuotus OBD skanavimo įrankius kartu su EV diagnostikos programine įranga. Pagrindiniai matavimo parametrai yra celių įtampų skirtumai (neturi viršyti 20-50 mV, priklausomai nuo modelio), baterijos vidinė varža ir SoH (State of Health) rodiklis. Profesionaliai diagnostikai reikalinga specializuota įranga, tačiau pradinę diagnostiką galima atlikti ir su išmaniajam telefonui pritaikytais OBD adapteriais.

Diagnostikos proceso sudėtingumas priklauso nuo elektromobilio modelio. Lietuvoje populiariausių elektromobilių diagnostikos prieinamumas skiriasi:

Elektromobilio modelis Diagnostikos sudėtingumas Rekomenduojama įranga Prieinamumas savininkui
Nissan Leaf Vidutinis LeafSpy Pro + OBD2 adapteris Aukštas
Tesla Model 3/Y Žemas Scan My Tesla + OBDLink CX Aukštas
BMW i3 Vidutinis BimmerCode/BimmerLink Vidutinis
Volkswagen ID serija Aukštas OBDeleven/VCDS Žemas
Hyundai/Kia EV Aukštas EVNotify + specialus adapteris Žemas

Diagnostikos žingsniai savininkams

Štai kaip elektromobilio savininkas gali atlikti pradinę baterijos diagnostiką:

  1. Pasiruoškite reikiamą įrangą:
    • OBD2 diagnostikos adapteris (Bluetooth/WiFi)
    • Išmanusis telefonas su atitinkama diagnostikos programėle
    • Baterijos temperatūros užtikrinimas (rekomenduojama 15-25°C)
  2. Atlikite pradinį skanavimą:
    • Prijunkite OBD adapterį prie automobilio diagnostinės jungties
    • Paleiskite diagnostikos programėlę ir prisijunkite prie adapteio
    • Pasirinkite baterijos informacijos rodymą
  3. Vertinkite celių įtampos skirtumus:
    • Sveikoje sistemoje celių įtampų skirtumai neviršija 20-50 mV
    • Fiksuokite didžiausią skirtumą tarp aukščiausios ir žemiausios celės
    • Stebėkite celių įtampų kitimą skirtinguose įkrovos lygiuose
  4. Tikrinkite BMS sistemos duomenis:
    • Baterijos sveikatos būklė (SoH) – optimaliai >85%
    • Vidinė baterijos varža – neturi viršyti gamintojo specifikacijų
    • Įkrovimo/iškrovimo limitų reikšmės
  5. Atlikite dinaminius testus:
    • Stebėkite įtampų pokyčius įkrovimo metu
    • Fiksuokite įtampų pokyčius greitinant ir stabdant (regeneracija)
    • Vertinkite baterijos temperatūros kitimą apkrovos metu

Praktinis patarimas:

Norint tiksliai įvertinti balansavimo problemas, rekomenduojama atlikti 3 diagnostikos sesijas:

  1. Kai baterija įkrauta 80-90%
  2. Kai baterija yra 40-60% įkrovos lygyje
  3. Kai baterija pasiekia 10-20% įkrovos lygį

Šis metodas leidžia stebėti, kaip celių įtampų skirtumai kinta skirtinguose įkrovos lygiuose.

Celių įtampų interpretavimas

Celių įtampų matavimas yra pagrindinis diagnostikos elementas. Štai kaip interpretuoti matavimo rezultatus:

Maks. celių įtampų skirtumas Būklės interpretacija Rekomenduojami veiksmai
0-20 mV Puiki – idealiai subalansuota Jokių veiksmų nereikia
20-50 mV Gera – normalūs skirtumai Periodinis monitoringas
50-100 mV Vidutinė – pradinis disbalansas Rekalibruoti BMS, balansavimo ciklai
100-200 mV Prasta – reikšmingas disbalansas Profesionali diagnostika, celių balansavimas
>200 mV Kritinė – rimti balansavimo sutrikimai Neatidėliotinas aptarnavimas, galimas modulio keitimas

Dažniausiai užduodami klausimai

Koks yra normalus celių įtampų skirtumas elektromobilio baterijoje?

Sveikoje aukštos įtampos baterijoje celių įtampų skirtumai neturėtų viršyti 20-50 mV. Skirtumas iki 20 mV reiškia puikią, idealiai subalansuotą būklę. Kai skirtumas pasiekia 50-100 mV, prasideda pradinis disbalansas ir reikia BMS rekalibruoti. Viršijus 200 mV – būtinas neatidėliotinas aptarnavimas.

Kaip balansavimo problemos įtakoja elektromobilio važiavimo nuotolį?

Nesubalansuota baterija gali sumažinti važiavimo nuotolį iki 30%, o netolygus celių įkrovimas, dažniausiai pasitaikantis po 3-5 metų naudojimo, sumažina elektromobilio efektyvumą 15-20%. Dauguma savininkų pastebi balansavimo problemas tik tada, kai važiavimo nuotolis jau sumažėjęs apie 20-25%.

Kaip atlikti pradinę baterijos diagnostiką su OBD skaituvu?

Prijunkite OBD2 adapterį prie automobilio diagnostinės jungties ir paleiskite atitinkamą programėlę išmaniajame telefone. Pasirinkite baterijos informacijos rodymą ir fiksuokite celių įtampos skirtumus. Rekomenduojama atlikti 3 diagnostikos sesijas: kai baterija įkrauta 80-90%, 40-60% ir 10-20% lygiais, kad stebėtumėte įtampų pokyčius skirtinguose įkrovos lygiuose.

Kiek procentų elektromobilių susiduria su balansavimo problemomis?

2022 metų duomenimis, net 68% elektromobilių, eksploatuojamų ilgiau nei 5 metus, susiduria su baterijos balansavimo problemomis. Po 5 metų naudojimo toje pačioje baterijoje esančių celių talpa gali skirtis iki 8%. Lietuvoje 43% balansavimo problemų pasireiškia kovo-gegužės mėnesiais po žiemos sezono.

Kokia diagnostikos įranga tinkamiausia Nissan Leaf savininkams Lietuvoje?

Nissan Leaf savininkams rekomenduojama LeafSpy Pro programa kartu su OBD2 Bluetooth arba WiFi adapteriu. Ši įranga pasižymi aukštu prieinamumu savininkams ir vidutiniu diagnostikos sudėtingumu. LeafSpy Pro leidžia stebėti celių įtampas, SoH rodiklį ir kitus svarbiausius baterijos parametrus.

Kiek baterija sudaro elektromobilio kainos ir kaip tai veikia aptarnavimo sprendimus?

Baterija sudaro 30-40% viso elektromobilio kainos, todėl jos priežiūra yra itin svarbi finansiniu aspektu. Tyrimas rodo, kad reguliari baterijos diagnostika gali prailginti jos tarnavimo laiką iki 25%. Lietuvos elektromobilių serviso centrų duomenimis, apie 18% visų balansavimo problemų yra susijusios su BMS sistemos gedimais.

Tesla ar Nissan Leaf – kurio balansavimo sistema patikimesnė?

Naujesnių Tesla Model 3/Y platformos baterijose balansavimo problemos pasitaiko 3,4 karto rečiau nei pirmos kartos Nissan Leaf automobiliuose. Tai susiję su pažangesnėmis BMS sistemomis. Tačiau elektromobiliuose be aktyvios temperatūros valdymo sistemos balansavimo problemos pasireiškia 2,3 karto dažniau nei tuose su skystinio aušinimo sistemomis.

Kodėl elektromobilio įkrovimo laikas staiga pailgėjo?

Pailgėjęs įkrovimo laikas (daugiau nei 20%) dažniausiai reiškia, kad BMS sistema apriboja įkrovimo greitį dėl celių įtampų netolygumų. Tai apsauginis mechanizmas, saugantis baterijas nuo tolimesnės degradacijos. Temperatūriniai skirtumai tarp celių ir natūralus senėjimas yra dažniausios šios problemos priežastys.

Kokios yra pagrindinės priežastys, kodėl atsiranda celių disbalansas?

Tyrimai rodo, kad 72% balansavimo problemų elektromobiliuose, eksploatuojamuose ilgiau nei 4 metus, yra natūralus senėjimo rezultatas. Pagrindinės priežastys: netolygus temperatūros pasiskirstymas, gamybinės variacijos, BMS sistemos gedimai ir netinkami naudojimo įpročiai. Nuolatinis greitas įkrovimas (>50kW) pagreitina celių disbalansą 2-3 kartus.

Ar savininkui įmanoma pačiam išspręsti balansavimo problemas?

Dauguma balansavimo gedimų gali būti diagnozuojami naudojant OBD diagnostikos įrenginius ir specializuotą programinę įrangą, leidžiančią savininkams išspręsti problemas ankstyvosiose stadijose. Kai celių skirtumas yra 50-100 mV, galima atlikti BMS rekalibruotę ir balansavimo ciklus namuose. Viršijus 100 mV būtina profesionali diagnostika.

Kada reikia susirūpinti dėl baterijos balansavimo būklės?

Susirūpinti reikia, kai važiavimo nuotolis sumažėja daugiau nei 10% per 3 mėnesius, kai baterijos procentai "šokinėja" įkrovimo metu, arba įkrovimo laikas išauga daugiau nei 20%. Bet koks baterijos sistemos klaidų kodas reikalauja neatidėliotinos diagnostikos. Lietuvoje balansavimo problemos dažniausiai pasireiškia iškart po žiemos sezono.

Kokie naudojimo įpročiai labiausiai kenkia baterijos balansui?

Nuolatinis greitas įkrovimas virš 50kW pagreitina celių disbalansą 2-3 kartus, o reguliarus įkrovimas iki 100% padidina balansavimo problemas 1,8 karto. Baterijos naudojimas iki mažiau nei 10% sukelia gilias iškrovas ir skatina disbalansą. Ilgalaikis stovėjimas su mažiau nei 20% arba daugiau nei 80% įkrova taip pat sukelia celių įtampų skirtumus.

Šaltiniai ir nuorodos

1. International Energy Agency (IEA) - "Global EV Outlook 2022: Battery Technology and Lifecycle Management"

2. Society of Automotive Engineers (SAE International) - "Battery Management System Standards for Electric Vehicles J2344"

3. Argonne National Laboratory - "Battery Performance and Degradation Study: Cell Balancing Effects on EV Range"

4. International Electrotechnical Commission (IEC) - "IEC 62660: Secondary Lithium-Ion Cells for Electric Vehicle Applications"

5. European Battery Alliance - "Battery Health Monitoring and Diagnostic Methods for Electric Mobility 2023"

6. National Renewable Energy Laboratory (NREL) - "EV Battery Thermal Management and Cell Voltage Analysis Report"
