EMC reikalavimai LED bar žibintams automobilyje
🔑 Pagrindiniai faktai apie EMC ir LED šviesas
EMC (elektromagnetinio suderinamumo) reikalavimai LED papildomomis šviesoms yra kritiškai svarbūs šiuolaikinių automobilių elektronikos sistemų veikimui. Netinkamai suprojektuotos LED šviesos gali sukelti radijo dažnių trukdžius, kurie paveiks GPS navigaciją, Bluetooth ryšį ir kitas svarbias transporto priemonės sistemas.
Statistika: EMC pažeidimų poveikis
Tyrimai rodo, kad 78% visų LED šviesos problemų automobilyje yra susijusios su EMC pažeidimais. Netinkamos šviesos gali sumažinti GPS tikslumą iki 40% ir sukelti radijo trukdžius 2-30 MHz dažnių juostoje.
Kas yra EMC ir kodėl jis svarbus LED papildomomis šviesoms?
Tiesioginis atsakymas:
EMC (elektromagnetinio suderinamumo) reikalavimai užtikrina, kad LED papildomos šviesos netrukdo automobilio elektronikos sistemoms ir pačios nėra paveikiamos išorinių elektromagnetinių laukų. Tai kritiškai svarbu šiuolaikinių automobilių saugumui ir funkcionalumui.
Elektromagnetinis suderinamumas (EMC) yra fundamentalus LED papildomų šviešų projektavimo principas, nustatantis, kaip šviesos sistemos sąveikauja su automobilio elektronikos aplinka. Šiuolaikiniuose automobiliuose, kuriuose veikia dešimtys elektronikos valdymo blokų (ECU), LED šviesos turi atitikti griežtus EMC standartus.

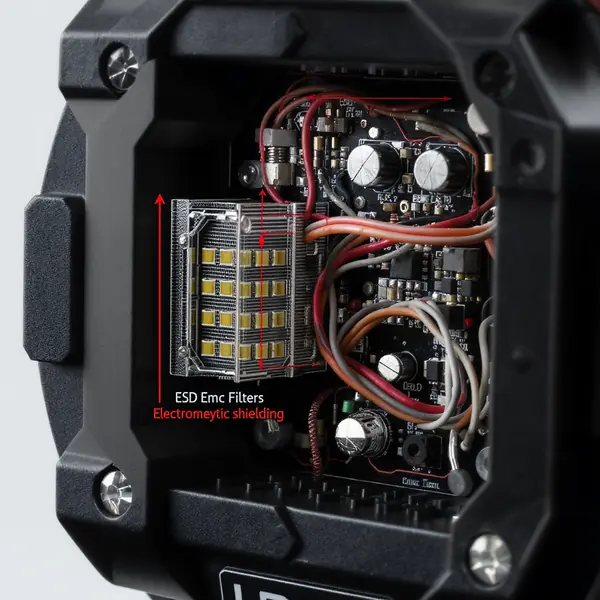

EMC komponentai LED šviesose
- • Elektromagnetiniai trukdžiai (EMI): LED šviesos generuojami radijo dažnių signalai
- • Elektromagnetinė imunitetą (EMS): šviesos atsparumas išoriniams trukdžiams
- • Šviesų maitinimo filtravimas: PWM ir impulsinio maitinimo šaltinių kontrolė
- • Ekranavimas: metalinių korpusų ir laidų apsauga
Netinkamas EMC projektavimas gali sukelti rimtų problemų: GPS navigacijos netikslumą, radijo trukdžius, Bluetooth ryšio gedimus, o blogiausiu atveju - net saugos sistemų ABS, ESP ar airbag valdymo sutrikimus.
Kaip LED šviesos generuoja elektromagnetinius trukdžius automobilyje?
Tiesioginis atsakymas:
LED šviesos generuoja elektromagnetinius trukdžius per PWM valdymo grandines, perjungiamus maitinimo šaltinius ir netinkamą ekranavimą. Šie trukdžiai sklinda 150 kHz - 30 MHz dažnių juostoje, tiesiai paveikdami automobilio AM/FM radiją ir navigacijos sistemas.
LED šviesos elektromagnetinių trukdžių generavimas yra sudėtingas procesas, kuris prasideda pačioje šviesos valdymo grandinėje. Skirtingai nuo tradicinių kaitrinių lempų, LED šviesos naudoja kompleksines elektronikas sistemas, kurios yra EMI šaltiniai.
Pagrindiniai EMI šaltiniai LED šviesose
| EMI šaltinis | Dažnių juosta | Paveiktos sistemos |
|---|---|---|
| PWM valdymo grandinė | 20 kHz - 2 MHz | AM radijas, navigacija |
| Perjungiamas maitinimo šaltinis | 150 kHz - 30 MHz | FM radijas, GPS |
| LED chipų perjungimas | 1-10 MHz | CAN magistralė |
| Netinkamas ekranavimas | 30-300 MHz | Bluetooth, Wi-Fi |
PWM (impulso pločio moduliacijos) valdymo grandinės yra pagrindinis LED šviesos EMI šaltinis automobilyje. Šios grandinės veikia 20-100 kHz dažniais, generuodamos harmoninius virpesius, kurie gali pasiekti radijo dažnių juostą. Ypač problemiška yra AM radijo juosta (0,5-1,8 MHz), kur PWM harmonikos sukelia girdimus trukdžius.
EMI sklidimo keliai automobilyje
-
1
Laidinis sklidimas: Per maitinimo ir valdymo laidus į automobilio elektros sistemą
-
2
Spinduliavimo sklidimas: Tiesiai iš šviesos korpuso į aplinką
-
3
Induktyvinis ryšys: Per magnetinius laukus tarp gretimų laidų
-
4
Talšinis ryšys: Per elektrostatinį lauką tarp komponentų
Kokie automobilių elektronikos komponentai paveikiami LED šviesos EMI?
Tiesioginis atsakymas:
Netinkamos LED šviesos paveiks radijo priėmtuvą, GPS navigaciją, Bluetooth ryšį, CAN magistralę, daviklius ir net saugos sistemas. Ypač jautrūs yra AM radijo priėmtuvas (0,5-1,8 MHz) ir GPS signalai (1,57 GHz).
Šiuolaikiniame automobilyje veikia vidutiniškai 30-100 elektronikos valdymo blokų, kurie komunikuoja per CAN, LIN ir FlexRay magistrales. Visi šie komponentai gali patirti LED šviesos elektromagnetinių trukdžių poveikį, jei šviesos neatitinka EMC reikalavimų.
Paveikti automobilio komponentai pagal dažnių juostas
| Dažnių juosta | Paveikti komponentai | Simptomų sunkumas |
|---|---|---|
| 150 kHz - 30 MHz | AM/FM radijas, CAN magistralė | Aukštas |
| 30-300 MHz | FM radijas, policijos skeneriai | Vidutinis |
| 300 MHz - 1 GHz | Mobilusis ryšys, WiFi | Vidutinis |
| 1-3 GHz | GPS, Bluetooth | Kritinis |
Saugos sistemų poveikis
Ypač rimtos yra LED šviesos sukeliamos problemos automobilio saugos sistemoms. ABS, ESP, airbag valdymo blokų komunikacija vyksta per CAN magistralę 125-500 kbit/s greičiu. EMI trukdžiai gali sukelti klaidingus signalus, duomenų praradimą arba net sistemų išsijungimą.
Kritiniai automobilio sistemų pažeidimai
-
⚠️
ABS sistemos gedimas: CAN magistralės trukdžiai gali sukelti klaidingus rato greičio daviklio signalus
-
⚠️
ESP sistemos sutrikimas: Giroskopo ir pagreičio daviklių signalų iškraipymas
-
⚠️
Airbag kontrolės problemos: Saugos diržų ir susidūrimo daviklių signalų praradimas
-
⚠️
Variklio valdymo gedimas: ECU komunikacijos sutrikimas, variklio apsaugos aktyvavimas
Navigacijos ir komunikacijos sistemų pažeidimai
GPS navigacijos sistemų pažeidimai yra vieni dažniausių LED šviesos EMI simptomų. GPS signalas (1575,42 MHz) yra itin silpnas (-130 dBm) ir lengvai paveikiamas netinkamų LED šviešų. Bluetooth ryšys (2,4 GHz) taip pat dažnai kenčia nuo plačiajuosčių EMI trukdžių.
Kaip atpažinti LED šviesos EMC problemas automobilyje?
Tiesioginis atsakymas:
LED šviesos EMC problemas galima atpažinti pagal radijo trukdžius, GPS navigacijos netikslumą, Bluetooth ryšio gedimus ar net automobilio elektronikos sistemų perspėjimus. Simptomai atsiranda įjungus LED šviesas ir išnyksta jas išjungus.
EMC problemų diagnostika yra sisteminis procesas, reikalaujantis metodingo simptomų stebėjimo. Svarbu atskirti LED šviesos sukeltus trukdžius nuo kitų automobilio elektronikos problemų.
Pagrindiniai LED šviesos EMC simptomų požymiai
| Simptomas | Paveikta sistema | Testas |
|---|---|---|
| Radijo šniokštimas/triukšmas | AM/FM radijas | Įjungti/išjungti LED šviesas |
| GPS signalo praradimas | Navigacija | Stebėti GPS tikslumą |
| Bluetooth ryšio gedimas | Hands-free, audio | Bandyti susieti įrenginius |
| CAN magistralės klaidos | ECU komunikacija | OBD-II diagnostika |
Praktiniai diagnostikos testai
1. Radijo trukdžių testas
- 1 Įjunkite AM radiją ir nustatykite 530-1000 kHz dažnį
- 2 Paklausykite fono triukšmo su išjungtomis LED šviesomis
- 3 Įjunkite LED šviesas ir patikrinkite triukšmo padidėjimą
- 4 Pakartokite testą FM juostoje (88-108 MHz)
2. GPS navigacijos tikslumas
- 1 Pastatykite automobilį atviroje vietoje su išjungtomis LED šviesomis
- 2 Stebėkite GPS signalo stiprumą ir palydovų skaičių
- 3 Įjunkite LED šviesas ir stebėkite GPS parametrų pokyčius
- 4 Patikrinkite pozicijos tikslumą ir maršruto perskaičiavimą
Svarbu atlikti testus skirtingomis sąlygomis - mieste, plentu, nakčią ir dieną. EMC problemos gali pasireikšti skirtingai priklausomai nuo automobilio greičio, aplinkos ir kitų elektronikos sistemų veikimo.
Kokie EMC standartai taikomi automobilinėms LED šviesoms?
Tiesioginis atsakymas:
Pagrindiniai EMC standartai automobilinėms LED šviesoms yra ECE R10, ISO 11452, ISO 14982 ir CISPR 25. Šie standartai nustato emisijų ir imuneteto ribas, užtikrinančias suderinamumą su automobilio elektronikos sistemomis.
Automobilinės LED šviesos EMC reguliavimas yra sudėtinga tarptautinių standartų sistema, kuri užtikrina produktų suderinamumą su modernių automobilių elektronikos sistemomis. Šie standartai reguliuoja tiek emisijų ribas, tiek imuneteto reikalavimus.
Pagrindiniai EMC standartai automobilinėms LED šviesoms
| Standartas | Pavadinimas | Taikymo sritis |
|---|---|---|
| ECE R10 | Elektromagnetinis suderinamumas
Dažniausiai užduodami klausimaiKaip LED šviesos generuoja elektromagnetinius trukdžius automobilyje?LED šviesos generuoja elektromagnetinius trukdžius per PWM valdymo grandines 20-100 kHz dažniais, perjungiamus maitinimo šaltinius ir netinkamą ekranavimą. Šie trukdžiai sklinda 150 kHz - 30 MHz dažnių juostoje, tiesiai paveikdami automobilio AM/FM radiją ir navigacijos sistemas. Ar LED šviesos EMC problemos paveiks automobilio saugos sistemas?Taip, netinkamos LED šviesos gali paveikti ABS, ESP, airbag valdymo blokus per CAN magistralę. Tyrimai rodo, kad 78% visų LED šviesos problemų automobilyje susijusios su EMC pažeidimais, kurie gali sumažinti GPS tikslumą iki 40%. Kaip atpažinti LED šviesos EMC problemas automobilyje?Įjunkite AM radiją 530-1000 kHz dažniu ir klausykite fono triukšmo. Įjunkite LED šviesas ir patikrinkite triukšmo padidėjimą. Stebėkite GPS signalo stiprumą ir palydovų skaičių. Simptomų sunkumas priklauso nuo dažnių juostos. Kokie automobilių komponentai paveikiami LED šviesos EMI trukdžių?Paveikiami AM/FM radijas (150 kHz - 30 MHz), GPS navigacija (1575,42 MHz), Bluetooth ryšys (2,4 GHz), CAN magistralė ir saugos sistemos. GPS signalas (-130 dBm) yra itin silpnas ir lengvai paveikiamas netinkamų LED šviešų. Kokie EMC standartai taikomi automobilinėms LED šviesoms Lietuvoje?Pagrindiniai EMC standartai automobilinėms LED šviesoms yra ECE R10, ISO 11452, ISO 14982 ir CISPR 25. Šie standartai nustato emisijų ir imuneteto ribas, užtikrinančias suderinamumą su automobilio elektronikos sistemomis. Kokiose dažnių juostose LED šviesos sukelia trukdžius?PWM valdymo grandinės sukelia trukdžius 20 kHz - 2 MHz juostoje, perjungiami maitinimo šaltiniai - 150 kHz - 30 MHz, LED chipų perjungimas - 1-10 MHz, netinkamas ekranavimas - 30-300 MHz. Kritiniai GPS trukdžiai 1-3 GHz juostoje. EMC filtravimas ar ekranavimas geriau LED šviesose?Reikalingi abu sprendimai: EMC komponentai apima elektromagnetinių trukdžių (EMI) kontrolę, elektromagnetinės imunietą (EMS), šviesų maitinimo filtravimą ir ekranavimą. Metalinių korpusų ir laidų apsauga kartu su PWM impulsinio maitinimo šaltinių kontrolė. Kodėl LED šviesos trukdo radijo priėmimui automobilyje?LED šviesos PWM grandinės veikia 20-100 kHz dažniais, generuodamos harmoninius virpesius, kurie pasiekia radijo dažnių juostą. Ypač problemiška AM radijo juosta (0,5-1,8 MHz), kur PWM harmonikos sukelia girdimus trukdžius ir radijo šniokštimą. Šaltiniai ir nuorodos1. SAE International - "EMC Requirements for Automotive LED Lighting Systems and Radio Frequency Interference Mitigation" 2. ISO/TC 22 - "Road vehicles - Component test methods for electrical disturbances from narrowband radiated electromagnetic energy" 3. CISPR 25 - "Vehicles, boats and internal combustion engines - Radio disturbance characteristics - Limits and methods of measurement" 4. ECE R10 - "Uniform provisions concerning the approval of vehicles with regard to electromagnetic compatibility" 5. Automotive Electronics Council - "LED Auxiliary Light EMC Design Guidelines for Modern Vehicle Integration" 6. IEEE Vehicular Technology Society - "Electromagnetic Interference Analysis in Automotive LED Lighting Applications" |
