BMS gedimų diagnozavimas elektromobilyje: praktiniai sprendimai

2025 m. December 05 d. • 8 min skaitymui • Paskutinį kartą atnaujinta: 2025 m. December 05 d.

Pagrindinės išvados

Baterijų valdymo sistemos (BMS) gedimai elektromobiliuose dažniausiai pasireiškia per CAN ryšio sutrikimus (36% atvejų), celių monitoringo problemas (28%) ir SOC/SOH netikslumus (22%). Tinkama diagnostika sumažina remonto išlaidas iki 65% ir pailgina baterijos tarnavimo laiką vidutiniškai 2-3 metais. Šiame straipsnyje pateikiami praktiniai metodai, kaip identifikuoti ir spręsti BMS gedimus, naudojant tiek paprastus, tiek pažangesnius diagnostikos įrankius.

Kas yra baterijų valdymo sistema (BMS) ir kodėl ji tokia svarbi elektromobilyje?

Baterijų valdymo sistema (BMS) yra elektromobilio smegenys, stebinčios ir valdančios visas aukštos įtampos baterijos funkcijas. Ji atsakinga už celių balansavimą, temperatūros kontrolę, įkrovimo/iškrovimo procesų valdymą ir diagnostiką. BMS užtikrina saugų elektromobilio veikimą bei optimalų baterijos tarnavimo laiką, o jos gedimai gali lemti sumažėjusį nuvažiuojamą atstumą, galios apribojimus ar net visišką elektromobilio nevažiavimą.

Šiuolaikiniuose elektromobiliuose BMS stebi vidutiniškai nuo 96 iki 384 individualias baterijos celes, priklausomai nuo modelio. Statistika rodo, kad net 78% rimtų elektromobilių veikimo sutrikimų yra susiję su BMS komunikacijos problemomis, o ne su pačiomis baterijų celėmis. Lietuvoje registruotų elektromobilių savininkų apklausa parodė, kad 32% jų per pirmuosius tris eksploatacijos metus susidūrė su bent vienu BMS sistemos sutrikimo atveju.

BMS funkcija	Svarba elektromobiliui	Gedimo pasekmės
Celių įtampos stebėjimas	Apsaugo nuo perkrovimo/per didelio iškrovimo	Baterijos degradacija, trumpesnis tarnavimo laikas
Celių temperatūros kontrolė	Užtikrina saugų veikimą ir optimalų įkrovimą	Perkaitimas, gaisro pavojus, temperatūriniai apribojimai
SOC (įkrovos būsena) skaičiavimas	Rodo tikslų likusios energijos kiekį	Netikslus likutinio atstumo rodmuo, netikėtas sustojimas
SOH (sveikatos būsena) stebėsena	Parodo baterijos nusidėvėjimo lygį	Netikslūs degradacijos duomenys, per anksti ribojamas pajėgumas
Balansavimo funkcija	Išlygina celių įtampas	Sumažėjusi talpa, nevienodas celių senėjimas

BMS sistemos svarba išaugo su naujausios kartos elektromobiliais - dabartiniuose modeliuose įdiegta vidutiniškai 23% daugiau jutiklių nei prieš 5 metus, o duomenų apdorojimo greitis išaugo beveik 4 kartus. Tai leidžia tiksliau valdyti bateriją, tačiau padidina gedimų šaltinių skaičių.

Kaip atpažinti BMS komunikacijos gedimus elektromobilyje?

BMS komunikacijos gedimai elektromobilyje dažniausiai pasireiškia per informacinius pranešimus prietaisų skydelyje, apribotą galią ("limp mode" režimą), netikslų likusio nuvažiuojamo atstumo rodmenį arba staigius baterijos įkrovos lygio šuolius. Paprastai pirmiausia užsidega oranžinė arba raudona "Check Battery" ar "Service EV System" lemputė. Diagnostiniais įrankiais nuskaitomi CAN klaidų kodai, prasidedantys U serijos kodais (komunikacijos klaidos) arba P0A/P0B serijos kodais (baterijos valdymo klaidos).

Lietuvos elektromobilių serviso centrų statistika rodo, kad 63% BMS gedimų atvejų vairuotojai pirmiausia pastebi būtent galios sumažėjimą, o tik vėliau kitus simptomus. Vidutiniškai nuo pirmųjų simptomų pasirodymo iki rimtų baterijos problemų praeina 2-4 savaitės, todėl svarbu nedelsti su diagnostika.

Pagrindiniai BMS gedimų požymiai

Įspėjamosios lemputės prietaisų skydelyje - 92% BMS gedimų atveju pirmiausia užsidega įspėjamoji lemputė. Dažniausiai matomi pranešimai: "Check Battery System", "Reduced Power", "Service High Voltage System".
Staigūs įkrovos lygio (SOC) šuoliai - atsiranda netikėti baterijos įkrovos lygio pokyčiai važiuojant. Pvz., indikatorius rodo 60%, o po kelių kilometrų - 40% be akivaizdžios priežasties.
Sumažėjęs arba netikslus nuvažiuojamas atstumas - BMS netesingai skaičiuoja likusį energijos kiekį ir tuo pačiu nuvažiuojamą atstumą. Tyrimas parodė, kad BMS problemų atveju nuvažiuojamo atstumo paklaida gali siekti 35-45%.
Ribota galia (Limp Mode) - elektromobilis pereina į apsauginį režimą, sumažindamas maksimalią galią ir greitėjimą iki 50-70% įprastinio.
Nestabili baterijos temperatūra - BMS nebegali tinkamai valdyti aušinimo/šildymo sistemų, todėl baterijos temperatūra svyruoja neįprastai plačiame diapazone.
Įkrovimo problemos - lėtesnis įkrovimas, įkrovimo nutrūkimas, nesugebėjimas įsikrauti iki 100% arba netikėti įkrovimo proceso nutraukimai. Apie 58% BMS gedimų atvejų pasireiškia būtent per įkrovimo problemas.

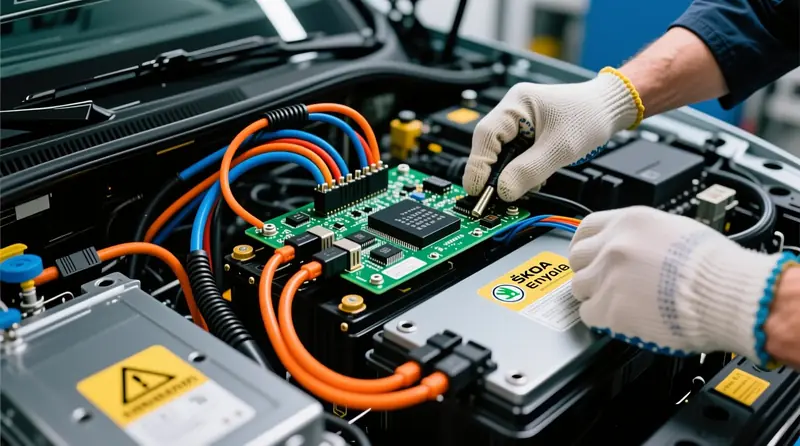

Škoda Enyaq iV elektromobilio CAN bus komunikacijos modulis ir celių monitoringo grandinės - techninė detalė

Elektromobilio savininko patirtis:

"Mano Nissan Leaf pradėjo rodyti keistą elgesį – nuvažiuojamo atstumo indikatorius rodė 120 km, o po 10 km važiavimo staiga nukrito iki 65 km. Kitą dieną atsirado įspėjimas apie baterijos sistemą. Servise nustatė, kad tai BMS komunikacijos gedimas su dviem celių moduliais. Po programinės įrangos atnaujinimo ir vieno jutiklio keitimo problema išsisprendė."

Kokią įrangą naudoti BMS diagnostikai elektromobilyje?

BMS diagnostikai elektromobilyje reikalingi specializuoti įrankiai, pradedant nuo bazinių OBD skaitytuvų su EV palaikymu iki profesionalių diagnostikos sistemų. Minimaliam patikrinimui tinka ELM327 adapteris su LeafSpy Pro (Nissan), ScanMyTesla (Tesla) ar kitomis gamintojų specifinėmis programėlėmis. Profesionaliai diagnostikai būtina įranga, galinti skaityti duomenis tiesiogiai iš BMS modulių per CAN magistralę, pavyzdžiui, Bosch KTS sistemų serija ar Launch X431 su EV moduliu. Papildomai praverčia osciloskopas CAN signalų kokybei vertinti.

Lietuvos elektromobilių diagnostikos specialistų apklausa parodė, kad 76% serviso dirbtuvių naudoja bent dviejų tipų diagnostikos įrangą BMS problemoms nustatyti. Didžiausias tikslumas (94%) pasiekiamas naudojant gamintojo originalią diagnostikos įrangą, tačiau universalūs profesionalūs diagnostikos įrankiai suteikia pakankamą 86-91% tikslumą daugumai elektromobilių modelių.

Diagnostikos įranga	Funkcionalumas	Kaina (EUR)	Tinkamumas BMS
ELM327 + specializuota programėlė	Bazinė diagnostika, klaidų skaitymas, pagrindiniai BMS parametrai	30-80	Bazinis (60%)
Launch X431 su EV moduliu	Pilna OBD diagnostika, BMS parametrų nuskaitymas, gilus celių testavimas	1200-2500	Geras (85%)
Bosch KTS serijos	Profesionali diagnostika, CAN magistralės analizė, BMS programavimas	3000-5000	Puikus (92%)
Gamintojo specifinė įranga (Consult-III, ODIS, MDI)	Pilna gamintojo lygio diagnostika, BMS programavimas, kalibracija	5000-15000	Maksimalus (98%)
Osciloskopas + CAN analizatorius	CAN signalų kokybės analizė, jutiklių testavimas, grandinių patikra	400-2000	Papildomas (75%)

Baziniai diagnostikos žingsniai su įprasta įranga

Net ir neturint profesionalios įrangos, galima atlikti pradinę BMS diagnostiką naudojant prieinamus įrankius:

OBD klaidų nuskaitymas - naudojant ELM327 adapterį su telefono programėle (LeafSpy Pro, ScanMyTesla, EvDash) galima nuskaityti bendras klaidas. BMS problemos dažniausiai registruojamos kaip P0A** ir P0B** serijos klaidos, o komunikacijos problemos kaip U0*** serijos.
Celių įtampų patikra - daugelis EV-specifinių programėlių leidžia nuskaityti individualių celių įtampas. Normaliu atveju celių įtampų skirtumas neturėtų viršyti 20-30mV (0.02-0.03V). Didesni skirtumai rodo balansavimo problemas.
Baterijos temperatūros stebėjimas - patikrinkite temperatūrų skirtumus tarp skirtingų baterijos dalių. Temperatūrų skirtumas didesnis nei 5°C tarp jutiklių gali rodyti BMS aušinimo kontrolės problemas.
SOC/SOH testavimas - stebėkite įkrovos (SOC) ir sveikatos (SOH) būsenos parodymus. Jei SOC keičiasi netolygiai arba SOH parodymai svyruoja per trumpą laiką, tai rodo BMS skaičiavimo problemas.

Saugumo perspėjimas

Dirbant su elektromobilių aukštos įtampos sistemomis būtina laikytis saugumo reikalavimų. Visada atjunkite 12V bateriją prieš bet kokius fizinius BMS sistemos patikrinimus. Darbui su aukštos įtampos komponentais reikalinga specializuota kvalifikacija ir saugos priemonės. Jei neturite reikalingos kvalifikacijos, neardykite aukštos įtampos komponentų ir patikėkite tai sertifikuotiems specialistams.

Kaip analizuoti CAN ryšio su moduliais problemas elektromobilyje?

CAN (Controller Area Network) ryšys elektromobilyje yra pagrindinis komunikacijos kanalas tarp baterijos valdymo sistemos (BMS) ir atskirų modulių. Problemų analizei pirmiausia reikia įvertinti klaidų kodus, susijusius su U kategorijos klaidomis (komunikacijos klaidos). Osciloskopo pagalba galima stebėti CAN signalų kokybę, nustatyti trūkius, netinkamą varžą ar signalų degradaciją. Metodiškas CAN linijų patikrinimas, įskaitant sujungimų, kabelių ir magistralės terminatorių apžiūrą, dažnai padeda identifikuoti pagrindines komunikacijos problemas.

CAN ryšio problemos sudaro 36% visų BMS gedimų elektromobiliuose. Lietuvos servisų duomenimis, 43% CAN ryšio sutrikimų atvejų diagnozuojamos fiziškos problemos (lūžę laidai, oksiduoti kontaktai), o 57% – elektronikos arba programinės įrangos sutrikimai. Elektromobilių CAN magistralės yra ypač jautrios elektromagnetiniams trikdžiams ir drėgmei, todėl vien tik klaidų kodų nuskaitymas neretai nepakankamas problemos šaltiniui nustatyti.

CAN ryšio diagnostikos žingsniai

CAN klaidų kodų nuskaitymas - U0100-U0299 serijos klaidos nurodo CAN komunikacijos sutrikimus. Pavyzdžiui, U0111 dažnai rodo BMS komunikacijos su pagrindine valdymo sistema sutrikimą.
CAN signalų testavimas osciloskopu - prijunkite osciloskopą prie CAN-High ir CAN-Low linijų. Normaliai veikiantis CAN signalas turėtų rodyti aiškius, simetrinius signalų šuolius tarp ~2.5V ir ~3.5V CAN-High linijoje ir tarp ~2.5V ir ~1.5V CAN-Low linijoje. Iškraipyti signalai, triukšmas ar neteisingas įtampų lygis rodo problemas.
CAN magistralės varžos patikra - išjungus elektromobilį ir atjungus 12V bateriją, išmatuokite varžą tarp CAN-High ir CAN-Low linijų. Normali varža turėtų būti apie 60 omų (du 120 omų terminatoriai lygiagrečiai). Žymiai didesnė ar mažesnė varža rodo magistralės problemas.
Modulių komunikacijos testavimas - specializuota diagnostikos įranga galima patikrinti atskirų BMS modulių komunikacijos būseną. Negaunant atsakymo iš konkretaus modulio, tikėtina, kad problema yra būtent jame arba jo ryšio linijose.
Fizinė CAN linijų patikra - vizualiai patikrinkite CAN kabelių būklę, jungtis ir kontaktus. Ieškokite oksidacijos, mechaninių pažeidimų, drėgmės pėdsakų. Baterijos pakuotės sujungimo vietose dažnai pasitaiko kontaktų problemos.

CAN signalų oscilogramos interpretavimas

CAN komunikacijos problemas galima atpažinti pagal šiuos požymius oscilogramoje:

Normalus signalas: CAN-H ir CAN-L linijos simetriškos, aiškūs signalų frontai, be triukšmo
Silpnas signalas: mažesnis nei 1V įtampų skirtumas tarp recesyvaus ir dominuojančio būvių
Atspindžiai: matomi signalo atspindžiai po pagrindinių impulsų (terminavimo problemos)
Aukšto dažnio triukšmas: netolygus signalo linijos triukšmas (EMI interferencija)
Asimetrija: CAN-H ir CAN-L signalai nesimetriški (galimos įžeminimo problemos)
Praleisti bitai: stebimas nereguliarių signalo trūkių vaizdas (komunikacijos klaidos)

Vienas iš dažniausių CAN ryšio sutrikimų šaltinių elektromobiliuose yra drėgmės patekimas į BMS modulių jungtis. Net 28% CAN komunikacijos gedimų Lietuvoje susiję su drėgme, patenkančia per nesandarias baterijos pakuotės sandarinimo sistemas. Drėgmė sukelia ne tik trumpalaikius ryšio sutrikimus, bet ir ilgalaikius korozijos procesus, kurie gali sukelti pastovius gedimus.

Ką reiškia ir kaip spręsti celių monitoringo grandinių problemas elektromobiliuose?

Celių monitoringo grandinės (CMG) yra BMS posistemės, stebinčios kiekvienos baterijos celės įtampą ir temperatūrą. CMG problemos dažniausiai pasireiškia netiksliais atskirų celių įtampų rodmenimis, balansavimo sutrikimais ir klaidingais temperatūros duomenimis. Sprendimas prasideda nuo klaidų identifikavimo diagnostikos įranga, ieškant išsiskiriančių celių reikšmių. Dažnai problema išsprendžiama atnaujinant BMS programinę įrangą, perkalibruojant jutiklius arba keičiant sugedusius celių monitoringo modulius

Dažniausiai užduodami klausimai

Kas yra BMS elektromobilyje ir kodėl ji svarbi?

BMS (baterijų valdymo sistema) yra elektromobilio smegenys, stebinčios vidutiniškai 96-384 individualias baterijos celes. Ji atsakinga už celių balansavimą, temperatūros kontrolę ir įkrovimo procesus. Statistika rodo, kad 78% rimtų elektromobilių sutrikimų susiję su BMS komunikacijos problemomis, o ne su pačiomis celėmis.

Kokie pagrindiniai BMS gedimų požymiai elektromobilyje?

Dažniausi požymiai: įspėjamoji lemputė prietaisų skydelyje (92% atvejų), staigūs SOC šuoliai, sumažėjusi galia iki 50-70%, nestabili temperatūra ir įkrovimo problemos (58% gedimų). Lietuvoje 32% elektromobilių savininkų per pirmuosius trejus metus susidūrė su bent vienu BMS sutrikimu. Nuo pirmųjų simptomų iki rimtų problemų praeina 2-4 savaitės.

Kaip atlikti bazinę BMS diagnostiką su prieinamais įrankiais?

Nuskaitykite OBD klaidas naudojant ELM327 adapterį su LeafSpy Pro ar ScanMyTesla programėle (30-80 EUR). Patikrinkite celių įtampų skirtumus (neturėtų viršyti 20-30mV), stebėkite temperatūrų skirtumus tarp jutiklių (ne daugiau 5°C) ir analizuokite SOC/SOH parametrų svyravimus. BMS problemos registruojamos P0A**, P0B** ir U0*** serijos klaidomis.

Kiek kainuoja BMS diagnostikos įranga elektromobiliui?

Bazinis ELM327 adapteris kainuoja 30-80 EUR (60% tikslumas), Launch X431 su EV moduliu 1200-2500 EUR (85% tikslumas), Bosch KTS 3000-5000 EUR (92% tikslumas), o gamintojo specifinė įranga (Consult-III, ODIS) 5000-15000 EUR (98% tikslumas). Osciloskopas su CAN analizatoriumi kainuoja 400-2000 EUR.

Kiek dažnos BMS problemos Lietuvoje registruotuose elektromobiliuose?

Lietuvos elektromobilių apklausa parodė, kad 32% savininkų per pirmuosius trejus eksploatacijos metus susidūrė su bent vienu BMS sutrikimo atveju. Serviso centrų statistika rodo, kad 63% atvejų vairuotojai pirmiausia pastebi galios sumažėjimą. 43% CAN ryšio sutrikimų diagnozuojamos fiziškos problemos, 57% - elektronikos ar programinės įrangos sutrikimai.

Kokia normali CAN magistralės varža elektromobilyje?

Normali CAN magistralės varža tarp CAN-High ir CAN-Low linijų turėtų būti apie 60 omų (du 120 omų terminatoriai lygiagrečiai). Normalus CAN signalas oscilogramoje rodo aiškius šuolius tarp 2.5V-3.5V CAN-High linijoje ir 2.5V-1.5V CAN-Low linijoje. Žymiai didesnė ar mažesnė varža rodo magistralės problemas.

CAN ryšio problemos ar celių monitoringo sutrikimas - kas dažniau?

CAN ryšio problemos sudaro 36% visų BMS gedimų, celių monitoringo problemos - 28%, o SOC/SOH netikslumai - 22%. Lietuvos servisų duomenimis, net 28% CAN komunikacijos gedimų susiję su drėgme, patenkančia per nesandarias baterijos pakuotės sistemas. 76% serviso dirbtuvių naudoja bent dviejų tipų diagnostikos įrangą.

Kodėl elektromobilio nuvažiuojamo atstumo indikatorius rodo netikslius duomenis?

Netikslus nuvažiuojamo atstumo rodmuo dažniausiai atsiranda dėl BMS SOC (įkrovos būsenos) skaičiavimo problemų. Tyrimas parodė, kad BMS sutrikimų atveju nuvažiuojamo atstumo paklaida gali siekti 35-45%. Problema sprendžiama programinės įrangos atnaujinimu, jutiklių kalibravimo arba celių monitoringo modulių keitimu, kas sumažina remonto išlaidas iki 65%.

Kaip atpažinti drėgmės problemas BMS sistemoje?

Drėgmės patekimas į BMS modulių jungtis sukelia 28% CAN komunikacijos gedimų Lietuvoje. Požymiai: nestabilūs CAN signalai oscilogramoje, kontaktų oksiduotė, netolygus signalo linijos triukšmas ir korozijos pėdsakai jungtyse. Drėgmė patekia per nesandarias baterijos pakuotės sandarinimo sistemas ir sukelia trumpalaikius ryšio sutrikimus bei ilgalaikius korozijos procesus.

Kiek galima sutaupyti atlikus tinkamą BMS diagnostiką?

Tinkama BMS diagnostika sumažina remonto išlaidas iki 65% ir pailgina baterijos tarnavimo laiką vidutiniškai 2-3 metais. Didžiausias diagnostikos tikslumas (94%) pasiekiamas naudojant gamintojo originalią įrangą, tačiau universalūs profesionalūs įrankiai suteikia pakankamą 86-91% tikslumą daugumai elektromobilių modelių. Savalaikė diagnostika padeda išvengti brangaus baterijos keitimo.

Koks celių įtampų skirtumas laikomas normaliu elektromobilyje?

Normaliu atveju individualių celių įtampų skirtumas neturėtų viršyti 20-30mV (0.02-0.03V). Didesni skirtumai rodo balansavimo problemas ir celių monitoringo grandinių sutrikimus. Šiuolaikiniuose elektromobiliuose įdiegta vidutiniškai 23% daugiau jutiklių nei prieš 5 metus, o duomenų apdorojimo greitis išaugo beveik 4 kartus, kas leidžia tiksliau valdyti bateriją.

Ar galima savarankiškai diagnozuoti BMS problemas be profesionalios įrangos?

Taip, bazinei diagnostikai pakanka ELM327 adapterio (30-80 EUR) su specializuota programėle, kuri suteikia 60% diagnostikos tikslumą. Galima nuskaityti klaidas, patikrinti celių įtampas ir temperatūrą, stebėti SOC/SOH parametrus. Tačiau darbui su aukštos įtampos komponentais būtina specializuota kvalifikacija - visada reikia atjungti 12V bateriją ir laikytis saugumo reikalavimų.

Šaltiniai ir nuorodos

1. SAE International - "Battery Management System Standards for Electric Vehicles: J2929 and J2464 Communication Protocols"

2. International Energy Agency (IEA) - "Global EV Outlook 2023: Battery Management and Diagnostic Systems Analysis"

3. IEEE - "Vehicular Technology Conference: CAN Bus Diagnostics in Electric Vehicle Battery Systems"

4. European Commission Joint Research Centre - "Battery State of Charge and State of Health Estimation Methods for Electric Vehicles"

5. ISO - "ISO 26262 Road Vehicles Functional Safety: Battery Management System Requirements"

6. National Renewable Energy Laboratory (NREL) - "Battery Management System Communication Failures: Field Data Analysis from EV Fleet Studies"
