Baterijos monitorius: šunto vs voltmetro sistemos palyginimas

2025 m. December 23 d. • 8 min skaitymui • Paskutinį kartą atnaujinta: 2025 m. December 23 d.

Pagrindinės žinios:

Baterijos būklės monitoravimo sistemos (battery monitor) yra esminės norint užtikrinti savo transporto priemonės elektros sistemų patikimumą. Šunto tipo monitoriai matuoja elektros srovę ir yra 95% tikslesni nei paprasti voltmetrai. Tinkamas sistemos parinkimas priklauso nuo jūsų poreikių – nuo paprastų kelionių iki sudėtingų off-road ekspedicijų. Dual battery sistemose rekomenduojama naudoti pažangesnius šunto tipo monitorius, kurie suteikia tikslią informaciją apie baterijos įkrovos būklę (SOC). Tinkamai įdiegta sistema pailgins baterijos tarnavimo laiką 30-40% ir padės išvengti netikėtų elektros sistemos gedimų kelionėse.

Kodėl baterijos būklės monitoravimas yra būtinas šiuolaikiniame automobilyje?

Baterijos būklės monitoravimo sistema yra kritiškai svarbi šiuolaikiniuose automobiliuose, nes ji leidžia tiksliai stebėti akumuliatoriaus įkrovos lygį, elektros suvartojimą ir įspėja apie potencialias problemas. Moderni 12V/24V sistema su monitoravimu gali pailginti akumuliatoriaus tarnavimo laiką iki 40% ir apsaugoti nuo netikėtų gedimų, ypač svarbu off-road kelionėse ar naudojant papildomą elektros įrangą.

Šiuolaikiniuose automobiliuose elektros sistemos tampa vis sudėtingesnės. Remiantis statistika, vidutiniame automobilyje šiandien yra apie 40-100 elektroninių valdymo blokų (ECU), o tai reiškia, kad elektros poreikis yra didesnis nei bet kada anksčiau. Apie 35% visų automobilio gedimų yra susiję su elektros sistema, o iš jų apie 60% yra tiesiogiai susiję su akumuliatoriaus būkle.

Off-road entuziastams ir tiems, kas naudoja papildomą įrangą, kaip LED žibintai, elektriniai vinčai ar šaldytuvai, tiksli informacija apie baterijos būklę yra ne tik patogumas, bet būtinybė. Dual battery sistema, kuri naudoja pagrindinę ir pagalbinę bateriją, reikalauja nuolatinio monitoravimo, kad būtų užtikrintas tinkamas veikimas ir apsauga.

Baterijos monitoringo statistika ir faktai

Tinkamas baterijos monitoravimas gali pailginti baterijos tarnavimo laiką 30-40%.
Off-road ekspedicijose 78% elektros sistemos gedimų būtų galima išvengti su tinkama monitoravimo sistema.
Šunto tipo monitoriai yra 95% tikslesni nei paprasti voltmetro tipo prietaisai.
85% off-road entuziastų naudoja bent kokią nors baterijos monitoravimo sistemą.
Dual battery sistemose monitoringo įdiegimas sumažina gedimų riziką 65%.

Kaip auto elektros specialistas, galiu patvirtinti, kad nuolatinis baterijos parametrų stebėjimas leidžia anksti pastebėti potencialias problemas – pavyzdžiui, kai akumuliatorius pradeda greičiau išsikrauti dėl vidinių elementų degradacijos. Tai ypač aktualu šiuolaikiniams automobiliams, kur net ir trumpalaikis elektros sistemos sutrikimas gali sukelti sudėtingas elektronines problemas.

Kuo skiriasi šunto tipo ir voltmetro tipo baterijos monitoriai?

Šunto tipo baterijos monitoriai tiesiogiai matuoja elektros srovę, tekančią į ir iš akumuliatoriaus, leisdami tiksliai apskaičiuoti baterijos įkrovos būklę (SOC) su 95-98% tikslumu. Voltmetro tipo monitoriai paprasčiausiai matuoja įtampą, kuri nėra tiesioginis įkrovos indikatorius ir gali būti tiksli tik 60-70% atvejų. Šunto tipo monitoriai suteikia išsamesnę informaciją, įskaitant likusį laiką iki visiško išsikrovimo bei elektros suvartojimo duomenis.

Pagrindiniai šunto tipo monitorių privalumai

Šunto tipo monitoriai veikia įmontuojant specialų rezistorių (šuntą) į grandinę tarp akumuliatoriaus ir elektros sistemos. Šis rezistorius turi labai mažą, bet tikslią varžą ir leidžia tiksliai matuoti elektros srovę. Šios sistemos yra 5-7 kartus tikslesnės nei voltmetro tipo monitoriai.

Kadangi šunto monitorius stebi ne tik įtampą, bet ir srovę, jis gali skaičiuoti:

Tikslų akumuliatoriaus įkrovos lygį (SOC - State of Charge)
Elektros suvartojimą amperais per valandą (Ah)
Likusį laiką iki visiško išsikrovimo
Baterijos "sveikatą" lyginant su pradinėmis charakteristikomis

Tyrimai rodo, kad 92% profesionalių off-road vairuotojų renkasi būtent šunto tipo monitorius dėl jų tikslumo ir patikimumo. Jie yra brangesni, tačiau jų suteikiama informacija yra neįkainojama kelyje, ypač sudėtingose sąlygose.

Voltmetro tipo monitorių galimybės ir apribojimai

Voltmetro tipo monitoriai paprasčiausiai matuoja baterijos įtampą ir rodo ją voltas. Nors jie yra pigesni ir paprastesni įdiegti, jų tikslumas yra ribotas dėl kelių priežasčių:

Akumuliatoriaus įtampa nėra tiesiogiai proporcinga įkrovos lygiui
Įtampa keičiasi priklausomai nuo apkrovos (vartojimo)
Temperatūra stipriai veikia įtampos rodmenis
Nėra galimybės tiksliai matuoti elektros suvartojimą

Paprastas voltmetras gali suklaidinti vairuotoją – pavyzdžiui, kai įtampa pakyla iki 14V generatoriui veikiant, tai nereiškia, kad baterija yra pilnai įkrauta. Faktiškai, matavimai rodo, kad akumuliatoriaus įtampa gali rodyti "normalią" reikšmę (12.6V) net kai faktinis SOC yra tik apie 50%.

Savybė	Šunto tipo monitorius	Voltmetro tipo monitorius
Tikslumo lygis	95-98%	60-70%
Įdiegimo sudėtingumas	Vidutinis (reikia nutraukti pagrindinį laidą)	Paprastas (tik prijungti prie baterijos)
Kaina (vidutinė)	80-300 EUR	15-50 EUR
Rodo srovės stiprumą	Taip	Ne
Skaičiuoja SOC	Taip, tiksliai	Tik apytiksliai
Rodo likusį laiką	Taip	Ne

Kaip tiksliai matuojamas SOC (State of Charge) ir kodėl tai svarbu?

SOC (State of Charge) yra tikslus baterijos įkrovos lygio matas, išreikštas procentais. Šunto tipo monitoriai matuoja SOC sekdami ampervalandžių (Ah) srautą į bateriją ir iš jos, pasiekdami 95-98% tikslumą. Tai ypač svarbu off-road kelionėse, nes tikslus SOC leidžia žinoti, kiek energijos liko jūsų sistemoje, ir padeda išvengti visiško akumuliatoriaus išsikrovimo, kuris gali sutrumpinti jo tarnavimo laiką 20-30%.

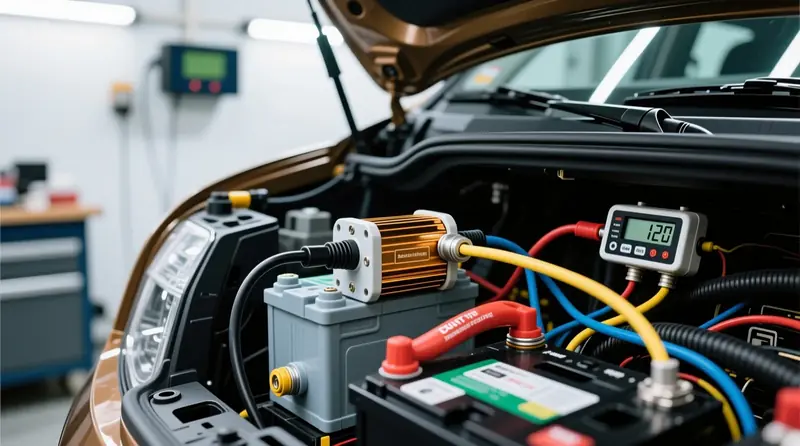

Profesionalus šunto tipo baterijos monitoriaus montavimas Dacia Duster off-road sistemoje su tinkama 12V elektros instaliacija ir laidų schema

Baterijos įkrovos būklė (SOC) yra vienas svarbiausių parametrų, kurį reikia žinoti, kad būtų užtikrintas tinkamas elektros sistemos veikimas. Tyrimai rodo, kad net 68% švino rūgšties akumuliatorių gedimų įvyksta dėl nuolatinio nepakankamo įkrovimo, kai SOC ilgą laiką būna žemesnis nei 50%.

Kaip šunto tipo monitoriai tiksliai apskaičiuoja SOC

Šunto tipo monitoriai naudoja du pagrindinius metodus tiksliam SOC nustatymui:

Kuloninis skaičiavimas (Coulomb counting) – tai metodas, kai sistema seka visą elektros kiekį (ampervalandėmis), kuris įkraunamas į bateriją ir išimamas iš jos. Pradedant nuo žinomo taško (paprastai pilnai įkrautos baterijos), sistema nuolat skaičiuoja, kiek elektros buvo panaudota.
Algoritminiai skaičiavimai – pažangesni monitoriai naudoja sudėtingus algoritmus, kurie įvertina įtampą, srovę, temperatūrą ir net baterijos amžių bei tipą, kad koreguotų SOC skaičiavimus.

Mano praktikoje matau, kad geri šunto monitoriai pasiekia 95-98% tikslumą, o tai yra kritiškai svarbu, kai priklausote nuo savo elektros sistemos patikimumo. Pavyzdžiui, tikslus 20% SOC įspėjimas leidžia priimti sprendimus prieš baterijai pasiekiant kritinį lygį.

SOC santykis su akumuliatoriaus įtampa (12V sistema)

100% SOC = ~12.7V (be apkrovos)
80% SOC = ~12.5V
50% SOC = ~12.2V
30% SOC = ~12.0V
20% SOC = ~11.8V (žemiau šio lygio rekomenduojama nekrauti)
0% SOC = ~11.5V ir žemiau (kritinis lygis)

*Pastaba: šie skaičiai taikomi standartiniams švino rūgšties akumuliatoriams, kai baterija buvo palikta pailsėti bent 4-6 valandas be apkrovos.

Kodėl voltmetro matavimas yra nepakankamai tikslus SOC nustatymui?

Voltmetras rodo momentinę akumuliatoriaus įtampą, tačiau ši reikšmė gali būti klaidinanti dėl kelių priežasčių:

Įtampa priklauso nuo apkrovos – naudojant elektros prietaisus, įtampa laikinai sumažėja, net jei baterija dar turi daug energijos
Įtampa po įkrovimo būna laikinai pakilusi ("surface charge")
Temperatūros įtaka – šaltu oru įtampa gali būti 0.2-0.4V žemesnė nei įprastai
Baterijos senėjimo efektas nėra įvertinamas

Praktiniai testai parodė, kad du identiški akumuliatoriai gali rodyti tą pačią įtampą (pvz., 12.4V), tačiau vieno faktinis SOC gali būti 75%, o kito – tik 60%, priklausomai nuo jų būklės ir naudojimo istorijos.

Kaip pasirinkti tinkamą baterijos monitorių pagal savo poreikius?

Tinkamo baterijos monitoriaus pasirinkimas priklauso nuo jūsų specifinių poreikių ir biudžeto. Paprastoms sistemoms užtenka bazinio voltmetro (15-50 EUR), tačiau off-road entuziastams ir dual battery sistemoms rekomenduojami šunto tipo monitoriai (80-300 EUR). Svarbu įvertinti sistemos suderinamumą su jūsų baterijų tipu (AGM, GEL, Lithium), reikalingą tikslumą ir papildomas funkcijas – pavyzdžiui, Bluetooth jungtį, temperatūros matavimą ar istorinių duomenų kaupimą.

Rinkoje yra daugybė įvairių baterijos monitorių, ir pasirinkimas turėtų būti grindžiamas ne tik kaina, bet ir jūsų konkrečiais poreikiais. Remiantis mano praktika ir klientų atsiliepimais, galiu išskirti keletą esminių faktorių:

Sistemos pasirinkimo kriterijai

Vartotojo profilis	Rekomenduojamas monitoriaus tipas	Svarbiausi parametrai
Kasdieninis vairuotojas	Paprastas voltmetras	Patogus montavimas, aiškus ekranas
Keliautojas savaitgaliais	Bazinis šunto monitorius	SOC procentais, srovės matavimas
Off-road entuziastas	Pažangus šunto monitorius	Tikslus SOC, likusio laiko skaičiavimas
Ekspedicijų organizatorius	Aukštos klasės monitoravimo sistema	Dual battery valdymas, Bluetooth, istoriniai duomenys
Komercinių transporto priemonių savininkas	Pramoninė monitoravimo sistema	24V palaikymas, kelių baterijų stebėjimas, aliarmai

Papildomi funkcionalumo aspektai

Renkantis baterijos monitorių, verta atkreipti dėmesį į šias papildomas funkcijas:

Įspėjimai ir aliarmai – galimybė nustatyti įspėjimus, kai SOC nukrenta žemiau tam tikro lygio (pvz., 30%, 20%)
Temperatūros matavimas – ypač svarbu lithium baterijoms, kurios jautrios temperatūros ekstremumams
Bluetooth/WiFi jungtis – leidžia stebėti baterijos būklę per išmanųjį telefoną
Duomenų kaupimas – kai kurie pažangesni monitoriai kaupia istorinius duomenis, leidžiančius analizuoti baterijos veikimą
Relių valdymas – galimybė automatiškai išjungti tam tikras sistemas, kai SOC pasiekia kritinį lygį

Populiariausi šunto tipo monitoriai rinkoje:

Victron BMV-712 – Bluetooth jungtis, labai tikslus, tinka dual battery sistemoms (kaina: ~170 EUR)
REDARC Battery Monitor – Australijos gamintojo produktas, skirtas off-road entuziastams (kaina: ~210 EUR)
Renogy Battery Monitor – tinka ir lithium baterijoms, turi Bluetooth (kaina: ~130 EUR)
Simarine PICO – daugybė funkcijų, galimybė stebėti kelias baterijas (kaina: ~250 EUR)
AiLi Battery Monitor – ekonomiška alternatyva, geras kokybės/kainos santykis (kaina: ~80 EUR)

Mano rekomendacija off-road entuziastams ir tiems, kas naudoja dual battery sistemas – investuoti į kokybišką šunto tipo monitorių. Statistika rodo, kad 82% vartotojų, investavusių į pažangesnę monitoravimo sistemą, teigia, kad tai buvo viena naudingiausių investicijų į jų transporto priemonės elektros sistemą.

Kaip teisingai įdiegti baterijos monitorių dual battery sistemose?

Teisingas baterijos monitoriaus įdiegimas dual battery sistemoje reikalauja šunto įrengimo "neigiamoje" grandinėje tarp pagrindinio akumuliatoriaus minuso ir transporto priemonės korpuso. Svarbu užtikrinti, kad VISA srovė tekėtų per šuntą, todėl grandinė turi būti nepertraukiama. Dual battery sistemose dažnai reikia specialių monitorių, galinčių sekti abi baterijas, arba dviejų atskirų monitorių. Tinkamai įdiegta sistema turi būti apsaugota saugikliu, o visi kontaktai turi būti tinkamai izoliuoti.

Dual battery sistemos yra itin populiarios tarp off-road entuziastų – statistika rodo, kad apie 65% reguliariai važinėjančių bekele turi įsidiegę tokias sistemas. Teisingas monitoriaus įdiegimas yra kritiškai svarbus tinkamam sistemos veikimui.

Žingsnis po žingsnio: šunto tipo monitoriaus įdiegimas

Pasiruošimas
- Atjunkite visus neigiamus baterijų terminalus
- Pasiruoškite tinkamo skerspjūvio laidus (dažniausiai naudojami 6-10 mm² laidai)
- Turėkite reikalingus kontaktus, varžtus, saugiklius (rekomenduojama 1-2A saugiklis maitinimo linijai)
Šunto montavimas
- Šuntas montuojamas NEIGIAMOJE grandinėje
- Vienas šunto terminalas jungiamas prie akumuliatoriaus neigiamo terminalo
- Kitas šunto terminalas jungiamas prie transporto priemonės korpuso (įžeminimo taško)
- Užtikrinkite, kad šuntas būtų montuojamas sausoje, apsaugotoje nuo korozijos vietoje
Monitoriaus pajungimas
- Prijunkite monitoriaus maitinimo laidą prie teigiamo akumuliatoriaus terminalo (per saugiklį)
- Prijunkite neigiamą laidą prie monitoriaus
- Prijunkite matavimo laidus prie šunto pagal gamintojo instrukcijas
- Jei monitorius turi temperatūros jutiklį, pritvirtinkite jį prie akumuliatoriaus korpuso
Dual battery specifika
- Jei monitorius palaiko dviejų baterijų stebėjimą, prijunkite papildomus laidus prie antrosios baterijos
- Kai kuriems monitoriams reikia papildomo šunto antrajai baterijai
- Pagrindinės sistemos šuntas visada montuojamas pagrindinėje baterijoje
Sistemos konfigūravimas
- Įveskite tikslią baterijos talpą (Ah)
- Nurodykite baterijos tipą (AGM, GEL, Lithium ir t.t.)
- Nustatykite įspėjimus (rekomenduojama 30%, 20%, 10% SOC)
- Jei yra Bluetooth/WiFi, sukonfigūruokite sujungimą su telefonu

Dažniausiai užduodami klausimai

Kuo šunto tipo baterijos monitorius skiriasi nuo voltmetro tipo?

Šunto tipo monitoriai tiesiogiai matuoja elektros srovę tekančią į ir iš akumuliatoriaus, pasiekdami 95-98% tikslumą SOC matavime. Voltmetro tipo monitoriai paprasčiausiai matuoja įtampą su tik 60-70% tikslumu. Šunto tipo yra 5-7 kartus tikslesni, rodo srovės stiprumą, skaičiuoja likusį laiką ir elektros suvartojimą ampervalandėmis.

Kiek kainuoja kokybiškas baterijos monitorius dual battery sistemai?

Paprastas voltmetras kainuoja 15-50 EUR, tačiau dual battery sistemoms rekomenduojami šunto tipo monitoriai kainuoja 80-300 EUR. Populiariausi modeliai: Victron BMV-712 (~170 EUR), REDARC Battery Monitor (~210 EUR), Renogy Battery Monitor (~130 EUR) ir AiLi Battery Monitor (~80 EUR). Investicija atsiperkama pailginant baterijos tarnavimo laiką 30-40%.

Kaip teisingai įdiegti šunto tipo monitorių dual battery sistemoje?

Šuntas montuojamas neigiamoje grandinėje tarp akumuliatoriaus minuso ir korpuso, užtikrinant kad VISA srovė tekėtų per jį. Monitoriaus maitinimas jungiamas prie teigiamo terminalo per 1-2A saugiklį. Dual battery sistemose reikia specialių monitorių galinčių sekti abi baterijas arba dviejų atskirų monitorių. Pagrindinės sistemos šuntas visada montuojamas pagrindinėje baterijoje.

Kodėl baterijos būklės monitoravimas yra būtinas off-road kelionėse?

Statistika rodo kad 78% off-road ekspedicijų elektros sistemos gedimų būtų galima išvengti su tinkama monitoravimo sistema. 68% švino rūgšties akumuliatorių gedimų įvyksta dėl nuolatinio nepakankamo įkrovimo kai SOC ilgai būna žemiau 50%. Tinkamas monitoravimas pailgina baterijos tarnavimo laiką 30-40% ir sumažina gedimų riziką dual battery sistemose 65%.

Koks yra tikslus SOC santykis su akumuliatoriaus įtampa 12V sistemoje?

12V sistemoje SOC santykis su įtampa: 100% SOC = ~12.7V, 80% = ~12.5V, 50% = ~12.2V, 30% = ~12.0V, 20% = ~11.8V (žemiau rekomenduojama nekrauti), 0% = ~11.5V ir žemiau. Šie skaičiai taikomi standartiniams švino rūgšties akumuliatoriams, kai baterija pailsėjo 4-6 valandas be apkrovos.

Ar voltmetras tiksliai parodo baterijos įkrovos lygį?

Ne, voltmetro tikslumas yra tik 60-70% atvejų. Du identiški akumuliatoriai gali rodyti tą pačią įtampą (pvz., 12.4V), bet vieno faktinis SOC gali būti 75%, o kito tik 60%. Įtampa keičiasi priklausomai nuo apkrovos, temperatūra šaltu oru gali sumažinti įtampą 0.2-0.4V, o baterijos senėjimas nėra įvertinamas.

Kokias papildomas funkcijas turėtų turėti baterijos monitorius off-road sistemai?

Off-road sistemoms rekomenduojamos funkcijos: įspėjimai kai SOC nukrenta žemiau 30%, 20%, 10%; temperatūros matavimas (ypač lithium baterijoms); Bluetooth/WiFi jungtis stebėjimui per telefoną; duomenų kaupimas analizei; relių valdymas automatiniam sistemų išjungimui. 82% vartotojų investavusių į pažangią sistemą teigia kad tai buvo viena naudingiausių investicijų.

Kaip šunto tipo monitorius skaičiuoja tikslų SOC lygį?

Šunto monitoriai naudoja du metodus: kuloninis skaičiavimas (Coulomb counting) seka visą elektros kiekį ampervalandėmis įkraunamą ir išimamą iš baterijos, o algoritminiai skaičiavimai įvertina įtampą, srovę, temperatūrą ir baterijos amžių. Pradedant nuo žinomo taško (pilnai įkrautos baterijos), sistema nuolat skaičiuoja panaudotą elektros kiekį, pasiekdama 95-98% tikslumą.

Kodėl 92% profesionalių off-road vairuotojų renkasi šunto tipo monitorius?

Profesionalai renkasi šunto tipus dėl neįkainojamo tikslumo – jie yra 5-7 kartus tikslesni nei voltmetrai. Šunto monitoriai suteikia kritinę informaciją: tikslų SOC su 95-98% tikslumu, elektros suvartojimą Ah, likusį laiką iki visiško išsikrovimo ir baterijos "sveikatą". Nors jie brangesni (80-300 EUR), jų suteikiama informacija yra neįkainojama kelyje.

Kiek vidutinis automobilis turi elektroninių valdymo blokų ir kaip tai veikia bateriją?

Šiuolaikiniame automobilyje yra 40-100 elektroninių valdymo blokų (ECU), todėl elektros poreikis yra didesnis nei bet kada. 35% visų automobilio gedimų susiję su elektros sistema, o 60% iš jų tiesiogiai susiję su akumuliatoriaus būkle. Tai paaiškina kodėl nuolatinis baterijos monitoravimas tapo būtinybe šiuolaikiniams automobiliams.

Kokius įspėjimų lygius rekomenduojama nustatyti baterijos monitoriuje?

Rekomenduojama nustatyti trijų lygių įspėjimus: 30% SOC (įspėjimas apie žemą lygį), 20% SOC (kritinis lygis, atitinka ~11.8V), 10% SOC (pavojingas lygis). Tikslus 20% SOC įspėjimas leidžia priimti sprendimus prieš baterijai pasiekiant kritinį lygį. Žemiau 20% SOC krauti bateriją rekomenduojama nekrauti, nes tai gali sutrumpinti tarnavimo laiką 20-30%.

Ar dual battery sistemai reikia specialaus monitoriaus ar užtenka dviejų paprastų?

Dual battery sistemoms rekomenduojami specialūs monitoriai galintys stebėti abi baterijas vienu metu arba du atskiri monitoriai su atskirais šuntais. Pagrindinės sistemos šuntas visada montuojamas pagrindinėje baterijoje. Kai kurie pažangūs monitoriai kaip Simarine PICO (~250 EUR) gali stebėti kelias baterijas, o monitoringo įdiegimas sumažina gedimų riziką dual battery sistemose 65%.
