Automobilių įžeminimas: saugių taškų radimas 12V sistemoms
🔑 Pagrindiniai dalykai
Tinkamas įžeminimas yra automobilių elektros sistemų pagrindas. 80% elektros gedimų kyla dėl blogų įžeminimo kontaktų. Šiame straipsnyje sužinosite, kaip rasti saugius įžeminimo taškus, tinkamai juos paruošti ir prijungti 12V/24V sistemoms.
Statistika, kuri turi rūpėti
Tyrimai rodo, kad 78% automobilių elektros problemų susijusios su prastos kokybės įžeminimu. Net 0,5V įtampos kritimas gali sukelti rimtų problemų moderniose automobilių sistemose.
Kodėl įžeminimas yra toks svarbus automobilyje?
Įžeminimas užtikrina saugų elektros srautų grįžimą į akumuliatorių ir apsaugo nuo elektros perkrovų. Be tinkamo įžeminimo, jūsų automobilio elektros sistema veiks nestabiliai, o nauji priedai gali sugesti ar net sukelti gaisrą.
Automobilių elektros sistemose įžeminimas atlieka kelias kritines funkcijas. Pirma, jis užtikrina uždarą elektros grandinę, leisdamas srovei grįžti į akumuliatorių. Antra, įžeminimas apsaugo nuo elektros perkrovų ir trumpų jungčių.
Modernūs automobiliai turi sudėtingas elektrines sistemas su dešimtimis kontrolės modulių. Kiekvienas modulis priklauso nuo stabilaus įžeminimo. Net mažas atsparumas įžeminimo grandinėje gali sukelti klaidų kodus, nestabilų veikimą ar visišką sistemos gedimą.
Įžeminimo problemos statistika
| Problema | Paplitimas | Poveikis |
|---|---|---|
| Korozijos pažeisti kontaktai | 45% | Įtampos kritimas 0,3-1,2V |
| Atsipalaidavę varžtai | 32% | Nestabilus ryšys |
| Per plonas laidas | 23% | Perkaitimas, gedimas |

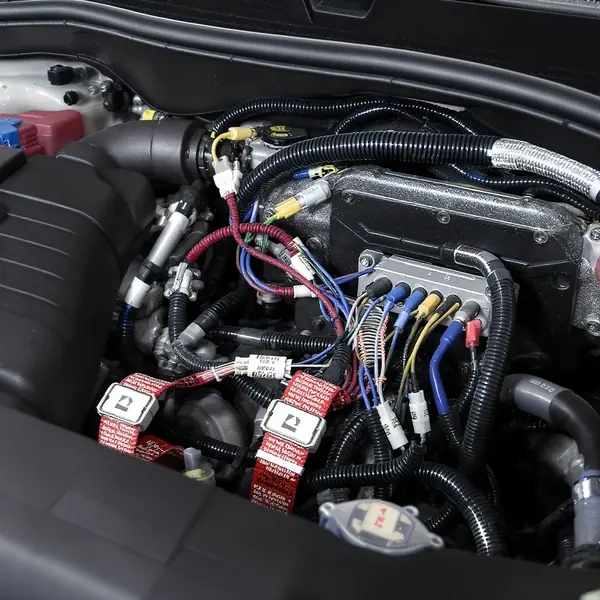

Kaip rasti saugius įžeminimo taškus automobilyje?
Ieškokite gamyklinio įžeminimo taškų šalia akumuliatoriaus, variklio bloke ar kėbulo metalinėse dalyse. Patikrinkite, ar taškas yra tiesioginėje elektrinėje jungtyje su akumuliatoriaus minusu. Išmatuokite atsparumą - jis neturi viršyti 0,1 omo.
Pagrindiniai įžeminimo taškai
Kiekviename automobilyje yra kelios vietos, kur galite saugiai prijungti įžeminimo laidus. Svarbiausia - suprasti, kurie taškai yra tinkami jūsų konkretaus projekto poreikiams.
- Akumuliatoriaus minusas: Patikimiausias, bet ne visada patogiausias prieigos požiūriu
- Variklio blokas: Tinka didelės srovės prietaisams, puikus šilumos išsklaidymas
- Kėbulo įžeminimo taškai: Patogūs salono priedams, lengvai pasiekiami
- Šasi punktai: Idealūs trailer hitch ar išorinių šviesų sistemoms
Venkite šių klaidų
- • Nedažytų metalinių paviršių be tinkamai valymo
- • Aliuminio dalių (prastas kontaktas su plienu)
- • Judančių dalių (amortizatorių, stabilizatorių)
- • Degalų sistemos elementų
Įžeminimo taškų kokybės tikrinimas
Prieš prisijungdami prie bet kurio įžeminimo taško, būtina patikrinti jo kokybę. Net vizualiai geras kontaktas gali turėti didelį atsparumą dėl paslėptų problemų.
Testavimo procedūra:
- Vizualus patikrinimas: Ieškokite korozijos, dažų, purvo ar kitų izoliacinių medžiagų
- Atsparumo matavimas: Multimetru išmatuokite atsparumą tarp taško ir akumuliatoriaus minuso
- Apkrovos testas: Prijunkite žemos įtampos lemputę ir patikrinkite įtampos kritimą
- Mechaninis tvirtumas: Patikrinkite, ar taškas yra tvirtai pritvirtintas prie kėbulo
Ką daryti prieš prijungiant įžeminimo laidą?
Visada išjunkite akumuliatorių, nuvalykite įžeminimo tašką iki švaraus metalo, naudokite tinkamo pjūvio laidą ir užtikrinkite patikimą mechaninį kontaktą. Patikrinkite jungtį multimetru prieš galutinai užbaigdami darbus.
Saugos priemonės
Elektros darbai automobilyje reikalauja ypatingos atsargos. Net 12V sistema gali būti pavojinga, jei netinkamai su ja elgiamasi. Šiuolaikiniuose automobiliuose yra jautrūs elektronikos komponentai, kurie gali sugesti nuo neteisingų prijungimų.
Saugos check-list:
- ✓ Išjunkite variklį ir išimkite raktą iš užvedimo
- ✓ Atjunkite akumuliatoriaus minusą
- ✓ Naudokite dielektrines pirštines
- ✓ Patikrinkite įrankių izoliacijos būklę
-
✓ Turėkite gaisragesinimo priemonių
Paviršiaus paruošimas
Metalinio paviršiaus paruošimas yra kritinis žingsnis, kurio negalima praleisti. Bet kokia užterštumas tarp laido ir metalo sukurs papildomą atsparumą ir galimai nestabilų kontaktą.
Valymo priemonės:
- • Smulkus šlifavimo popierius (220-400)
- • Metalinis šepetėlis
- • Dielektrinis riebalų tirpiklis
- • Švarus audeklas
Valymo procesas:
- 1. Pašalinkite dažus ir koroziją
- 2. Nuvalykite riebalus
- 3. Nušluostykite sausinančiu audeklu
- 4. Patikrinkite švarų metalą
Kur geriausiai montuoti įžeminimo laidus pagal sistemos tipą?
Salono priedams naudokite kėbulo įžeminimo taškus, variklio skyriaus įrangai - variklio bloką ar akumuliatorių, didelės galios sistemoms - tiesioginį ryšį su akumuliatoriaus minusu. Kiekvienas sistemos tipas turi optimalius įžeminimo sprendimus.
Įžeminimas pagal prietaisų tipus
Skirtingi automobilių priedai turi skirtingus įžeminimo poreikius. Supratimas, kuris tipas kur geriausia montuoti, padės išvengti problemų ir užtikrinti optimalų veikimą.
| Prietaiso tipas | Srovės poreikis | Rekomenduojamas įžeminimas | Laido pjūvis |
|---|---|---|---|
| LED šviesos | 1-5A | Kėbulo taškas | 1,5-2,5mm² |
| Garsiakalbia sistema | 10-30A | Akumuliatorius/stiprus kėbulo taškas | 4-10mm² |
| Gervė | 100-400A | Tiesiogiai į akumuliatorių | 25-50mm² |
| Šaldytuvas | 5-15A | Kėbulo taškas bagažinėje | 2,5-4mm² |
Speciali off-road sistemų specifika
Off-road automobiliai turi unikalius įžeminimo iššūkius. Vibracijos, purvas, drėgmė ir temperatūrų svyravimai reikalauja ypač patikimų jungčių.
Off-road rekomendacijos:
-
•
Papildomi įžeminimo taškai: Sukurkite kelis dubliuojančius įžeminimo kelius kritinėms sistemoms
-
•
Apsauga nuo korozijos: Naudokite dielektrinius purškalus ir hermetikas
-
•
Stipresni tvirtinimas: Naudokite atsparius vibracijoms fiksatorius
Kaip tinkamai prijungti įžeminimo laidą prie 12V sistemos?
Naudokite aukštos kokybės kabelio gnybtą, užtikrinkite tvirtą mechaninį kontaktą su 8-12 Nm sukimo momentu, pašalinkite oksidacijos pėdsakus ir apsaugokite jungtį nuo drėgmės. Patikrinkite įtampos kritimą - jis neturi viršyti 0,1V esant pilnai apkrovai.
Jungimo proceso žingsnis po žingsnio
Tinkamas jungimo procesas užtikrina ilgalaikį patikimumą ir saugumą. Kiekvienas žingsnis yra svarbus galutiniam rezultatui.
Detalus jungimo algoritmas:
Laido paruošimas
Nupjaukite laidą reikiamo ilgio su 10% atsarga. Nuvalykite izoliaciją 15-20mm ilgiu. Sukite gyslas į tvirtą pynę.
Gnybt montavimas
Įkiškite laidą į gnybto galą. Sukrampkite specialiu įrankiu arba kokybiškomis replėmis. Patikrinkite tvirtumą.
Kontakto paviršiaus tikrinimas
Dar kartą patikrinkite įžeminimo taško švarumą. Jei reikia, pakartokite valymo procedūrą.
Mechaninis tvirtinimas
Priverskite gnybto žiedą prie įžeminimo taško. Sukite varžtą rekomenduojamu momentu (8-12 Nm mažiems varžtams).
Apsaugos taikymas
Apsaugokite jungtį nuo drėgmės ir korozijos dielektriniu purškalų arba hermetiku.
Laido pjūvio parinkimas
Netinkamas laido pjūvis yra viena dažniausių klaidų. Per plonas laidas sukuria įtampos kritimą, perkaitimą ir gali sukelti gaisrą.
Laido pjūvio skaičiuoklė:
| Srovė (A) | Trumpi laidai (<2m) | Ilgi laidai (2-5m) | Labai ilgi (>5m) |
|---|---|---|---|
| 5A | 1,5mm² | 2,5mm² | 4mm² |
| 10A | 2,5mm² | 4mm² | 6mm² |
| 20A | 4mm² | 6mm² | 10mm² |
| 30A | 6mm² | 10mm² | 16mm² |
Kada reikia sustiprinti įžeminimo sistemą?
Sustiprinkite įžeminimą, kai įdiegiate didesnės galios priedus (>20A), patiriante elektros problemų su OEM sistemomis, planuojate kelias aftermarket sistemas arba kai multimetras rodo įtampos kritimą didesnį nei 0,2V. Papildomi įžeminimo keliai pagerins patikimumą.
Signalai, kad reik
Dažniausiai užduodami klausimai
Kodėl įžeminimas yra svarbus automobilių elektros sistemose?
Tinkamas įžeminimas užtikrina saugų elektros srautų grįžimą į akumuliatorių ir apsaugo nuo perkrovų. 80% elektros gedimų kyla dėl blogų įžeminimo kontaktų, o net 0,5V įtampos kritimas gali sukelti rimtų problemų moderniose sistemose.
Koks atsparumas yra leistinas įžeminimo taškams automobilyje?
Įžeminimo taško atsparumas neturi viršyti 0,1 omo. Multimetru išmatuotas įtampos kritimas negali būti didesnis nei 0,1V esant pilnai apkrovai, o problemos atsiranda jau nuo 0,2V kritimo didelio galingumo sistemose.
Kaip tinkamai paruošti įžeminimo tašką prieš prijungimą?
Nušlifuokite dažus smulkiu šlifavimo popieriumi (220-400), nuvalykite koroziją metaliniu šepetėliu, pašalinkite riebalus dielektriniu tirpikliu ir nušluostykite sausinančiu audeklu iki švaraus metalo. Patikrinkite atsparumą multimetru.
Kiek laido pjūvio reikia skirtingiems automobilių priedams?
LED šviesoms pakanka 1,5-2,5mm² (1-5A srovei), garso sistemoms reikia 4-10mm² (10-30A), o gervėms būtinas 25-50mm² pjūvis (100-400A srovė). Ilgiems laidams (>5m) pjūvis didinamas 50-100%.
Kur Lietuvoje galima rasti kokybiškus įžeminimo komponentus automobiliams?
Rekomenduojama įsigyti gamyklinės kokybės kabelio gnybtus ir atitinkamo pjūvio laidus iš patikimų automobilių elektros dalių tiekėjų. Vengti reikia pigių analogų, kurie nesugeba išlaikyti reikiamo mechaninio tvirtinimo momento.
Koks sukimo momentas taikomas įžeminimo jungčių tvirtinimui?
Mažiems varžtams taikomas 8-12 Nm sukimo momentas. Būtina naudokite momento raktą tikslumui užtikrinti - per silpnas veržimas sukelia nestabilų kontaktą, o per stiprus gali pažeisti sriegius arba gnybto konstrukciją.
Akumuliatoriaus minusas ar kėbulo taškas - kuris geriau įžeminimui?
Akumuliatoriaus minusas yra patikimiausias (0% atsparumo), bet ne visada patogus. Kėbulo taškai tinka salono priedams ir mažos srovės sistemoms, tačiau korozijos pažeisti kontaktai sudaro 45% visų įžeminimo problemų.
Kodėl atsiranda elektros problemos dėl blogo įžeminimo?
Korozijos pažeisti kontaktai sukelia 0,3-1,2V įtampos kritimą (45% atvejų), atsipalaidavę varžtai - nestabilų ryšį (32%), o per plonas laidas - perkaitimą ir gedimą (23%). Net mažas atsparumas pažeidžia modernius kontrolės modulius.
Šaltiniai ir nuorodos
1. Society of Automotive Engineers (SAE) - "Automotive Electrical Systems Grounding Standards and Best Practices J1128"
2. International Organization for Standardization (ISO) - "Road Vehicles Electrical and Electronic Equipment Environmental Conditions ISO 16750"
3. Institute of Electrical and Electronics Engineers (IEEE) - "Automotive Electrical System Reliability and Grounding Point Analysis"
4. European Automotive Research Association - "Vehicle Electrical System Failure Analysis: Grounding Related Issues"
5. Automotive Service Association International - "12V/24V System Grounding Installation Guidelines"
6. International Automotive Technicians Network - "Common Electrical Problems in Modern Vehicles: Grounding System Diagnostics"
